Cur síos:

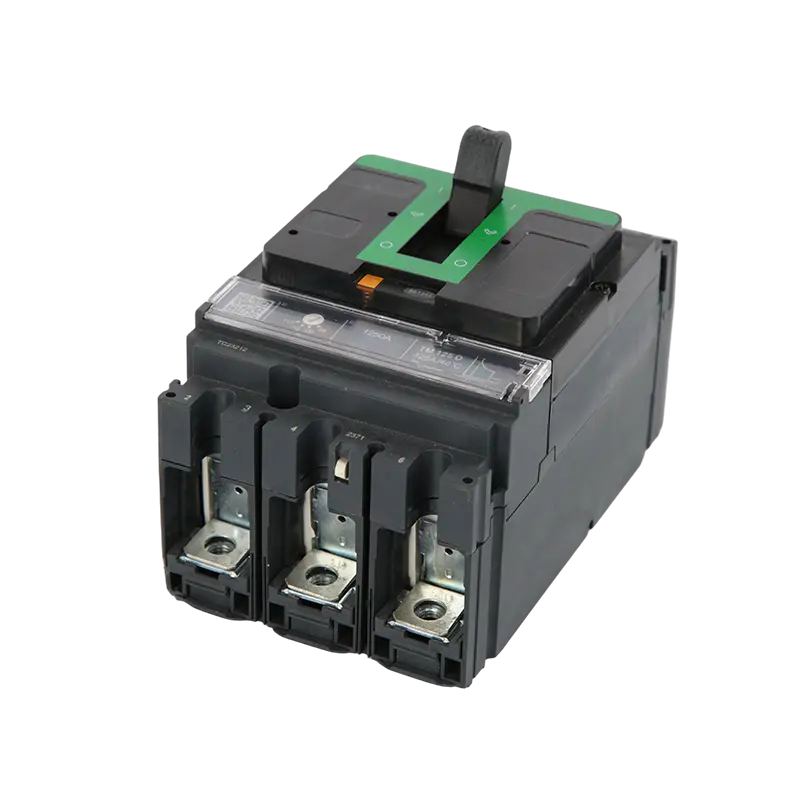

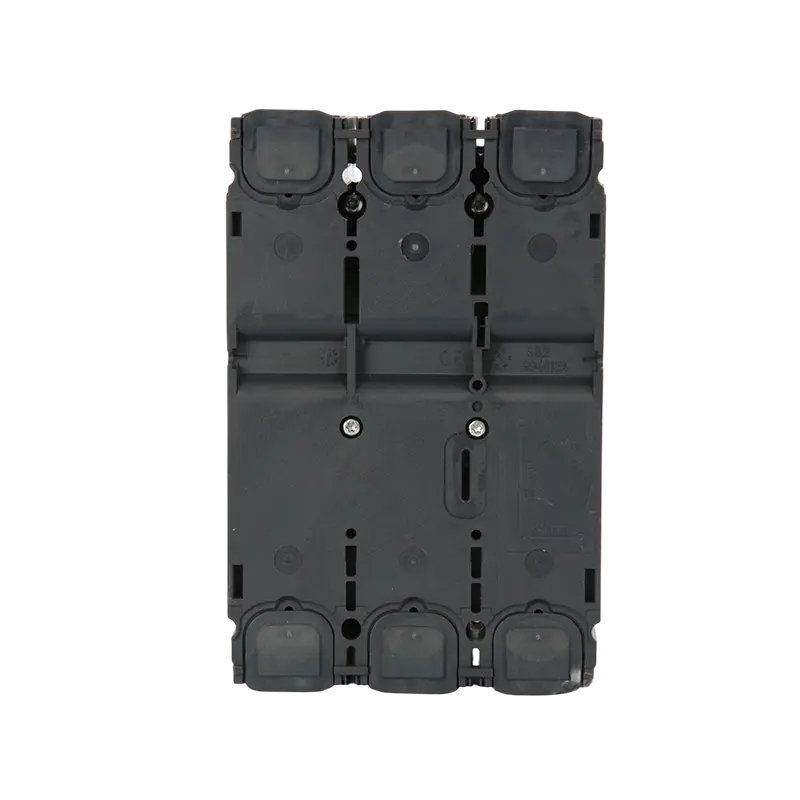

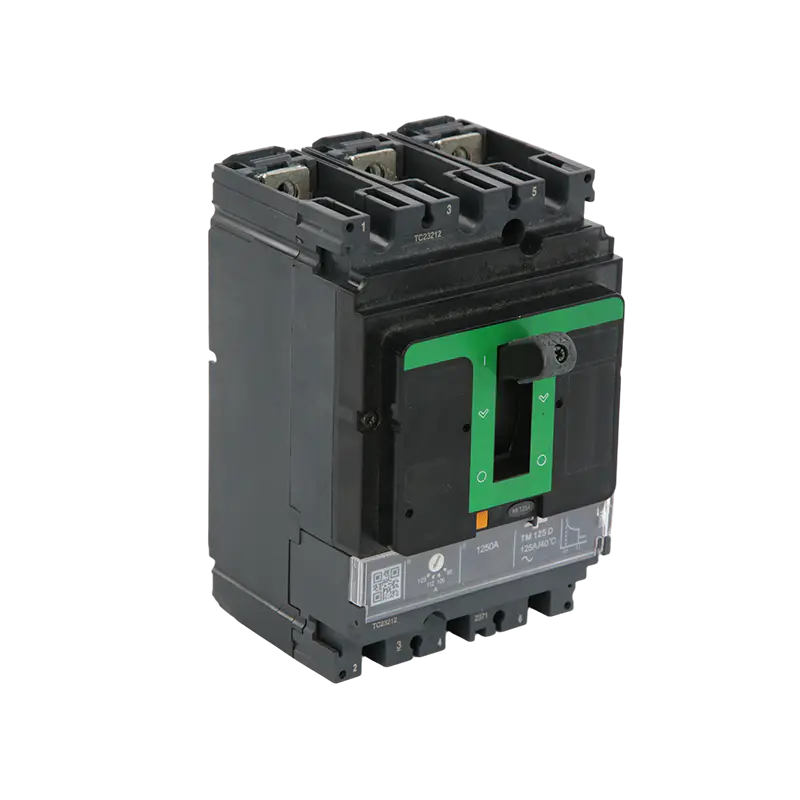

Soláthraíonn na scoradáin chiorcaid cás múnlaithe sraith MT-NSX (MCCBanna) cosaint iontaofa agus ilúsáideach do chórais leictreacha ísealvoltais, a nglactar go forleathan i ngléasraí tionsclaíocha, foirgnimh thráchtála, agus tionscadail bhonneagair ríthábhachtacha. Deartha do shábháilteacht agus éifeachtúlacht araon, seachadann na scoradáin seo feidhmíocht chomhsheasmhach faoi choinníollacha oibriúcháin éilitheacha.
| | |
Feidhmchláir:
Is comhpháirt riachtanach é an MCCB MT-NSX chun ciorcaid leictreacha agus trealamh nasctha a chosaint. Mar gheall ar a socruithe turais inchoigeartaithe agus ar chumas láidir trasnaíochta, tá sé oiriúnach do chomhordú roghnach i líonraí leictreacha casta. I measc na n-iarratas tipiciúla tá:
Príomhchláir dáilte cumhachta agus painéil
Ionaid rialaithe mótair agus painéil tosaithe
Gineadóir agus cosaint cumhachta cúltaca
Córais soláthair cumhachta innealra tionscail
Ciorcaid leictreacha foirgnimh oifige agus tráchtála
Córais fuinnimh in-athnuaite, lena n-áirítear suiteálacha gréine agus gaoithe
 | |
 |  |
Cosaint ró-ualach
Úsáid comhpháirteanna teirmeacha (stiallacha démhiotalacha) nó gléasanna scaoilte leictreonacha chun monatóireacht a dhéanamh ar an sruth.
Nuair a sháraíonn an sruth an luach socraithe agus go maireann sé ar feadh tréimhse áirithe ama, lúbann an eilimint theirmeach mar gheall ar theas (nó cuireann an t-aonad leictreonach comhartha), rud a chuireann tús leis an meicníocht mheicniúil chun an ciorcad a dhícheangal agus an ciorcad a chosc ó róthéamh.
Cosaint ciorcad gearr
Curtha i bhfeidhm trí scaoileadh leictreamaighnéadach (coil agus croí iarainn).
Nuair a tharlaíonn ciorcad gearr, gineann an sruth ard mheandarach réimse maighnéadach láidir, a thiomáineann an armature chun imbhualadh leis an meicníocht scaoileadh agus a dhícheangal go tapa laistigh de na milleasoicindí, shochtadh an locht reatha.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

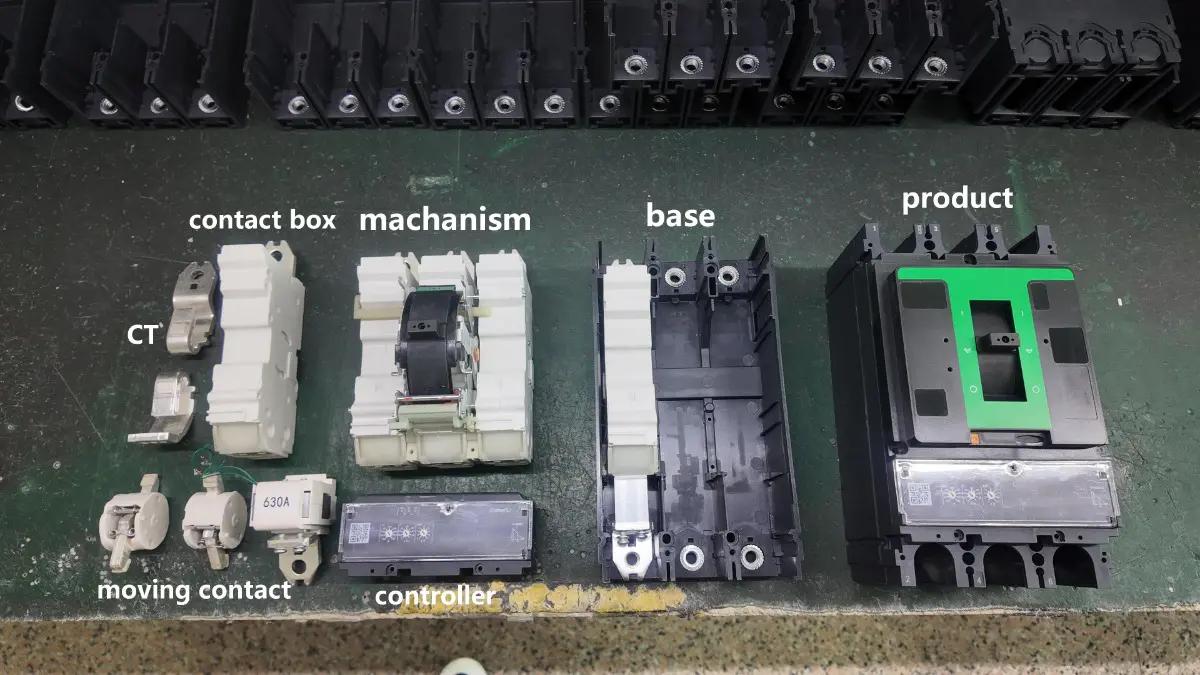

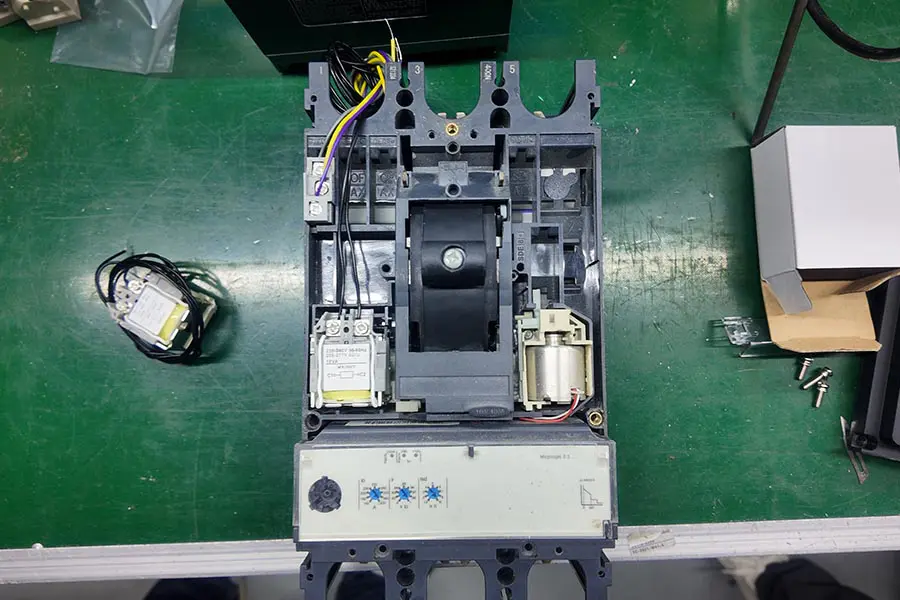

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Mír Uimh. | NSX100-250 | NSX400-630 | |
| Líon cuaillí | 3P, 4P | ||
| Rialú | Lámhleabhar | le scoránaigh le hanla rothlach díreach nó leathnaithe | |
| Naisc | Seasta | naisc tosaigh | |
| Seasta | Breiseán | naisc tosaigh/rear connections | |
| Saintréithe leictreacha (de réir IEC60947 agus EN60947-2) | |||
| Reatha rátáilte | in(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| Voltas inslithe rátáilte | Ui(V) | 800 | |
| Seasann impulse rátáilte voltas | uimp(kV) | 8 | |
| Voltas oibriúcháin rátáilte | ue(V) | AC 50/60Hz, 690 | |
| Catagóir úsáide | A | ||
| Briseadh leibhéil acmhainne | F, N, H | ||
| Cumas briste (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Cumas briseadh seirbhíse (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Feidhmíocht oibríochta | Meicniúil | 20000 | 10000 |
| Leictreach | 10000 | 5000 | |
| Cosaint | TMD, Micribhitheolaíocht | ||
| Cúntóirí tásc agus rialaithe | |||
| Lasc cúnta | |||
| corna shunt MX | ■ | ||
| MN corna faoi-voltage | ■ | ||
| Múnla | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Shell reatha | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Voltas oibre rátáilte | ue(v) | AC415/550V | ||||
| Voltas Inslithe Rátáilte | Ui(v) | 690V | ||||
| Seasann impulse rátáilte voltas | uimp(kv) | 6kV | ||||
| Líon cuaillí | 2P / 3P/4P | 3P | 2P / 3P/4P | 3P / 4P | 3P / 4P | |
| Teorainn rátáilte acmhainn briste gearrchiorcaid Icu (kA) o-co | 415V | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Acmhainn bhriseadh gearrchiorcaid reatha rátáilte Ics (kA) | 110-400V | 50% ICU / 25-50% ICU | 50% ICU | 50% ICU / 50%ICU | 100% (220-415V) | 100% (220-415V) |
| 415-550V | 25%ICU / 25-50% ICU | 50% ICU | 50% ICU / 50%ICU | 50% (440V) | 50% (440V) | |
| Marthanacht | Meicniúil | 13000 | 13000 | 10000 | 10000 | 10000 |
| Leictreach | 4000 | 4000 | 5000 | 4000 | 3000 | |
