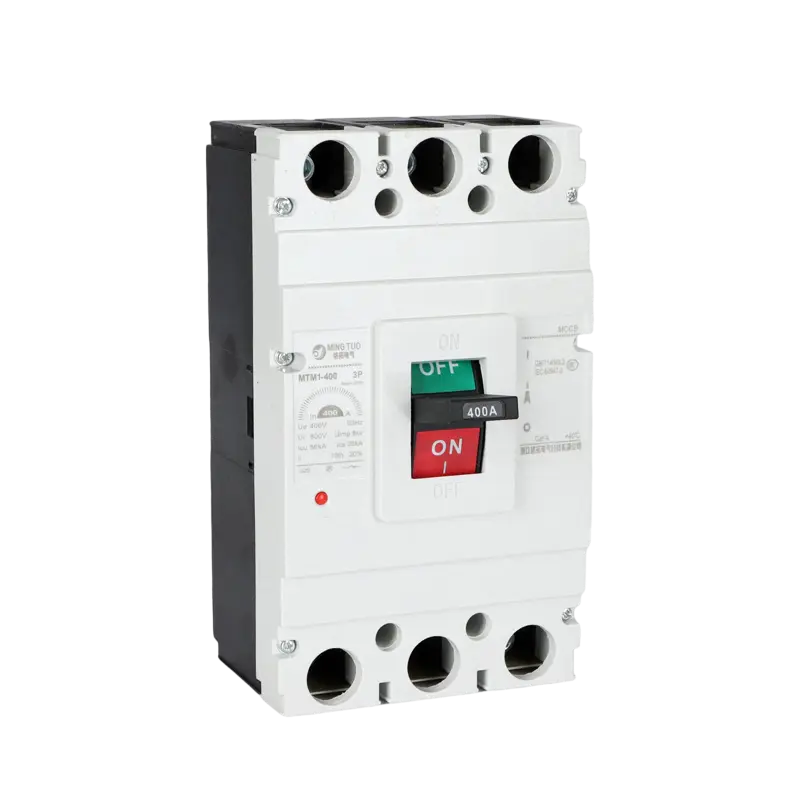

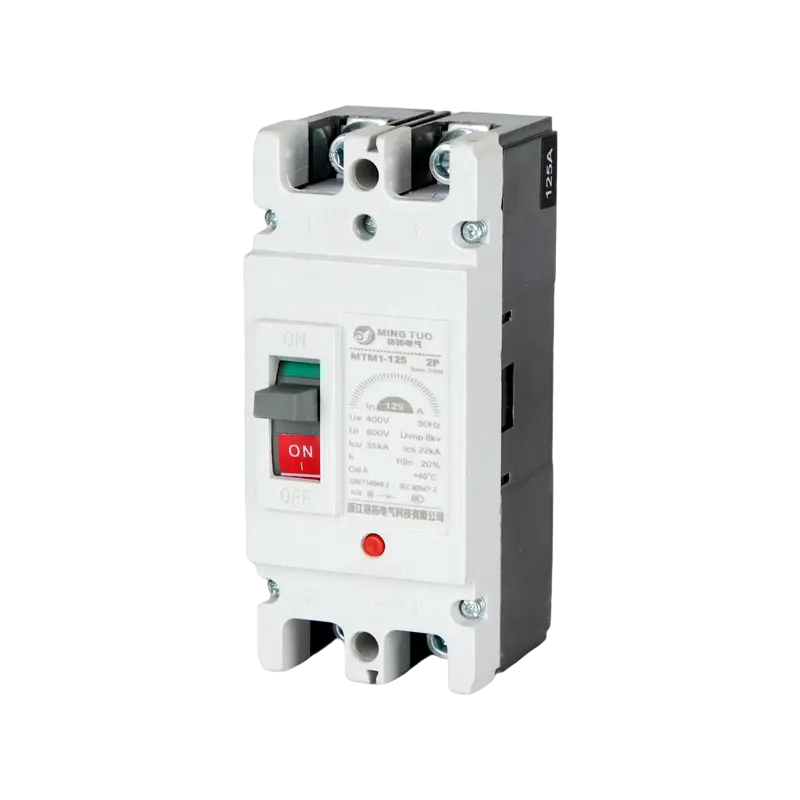

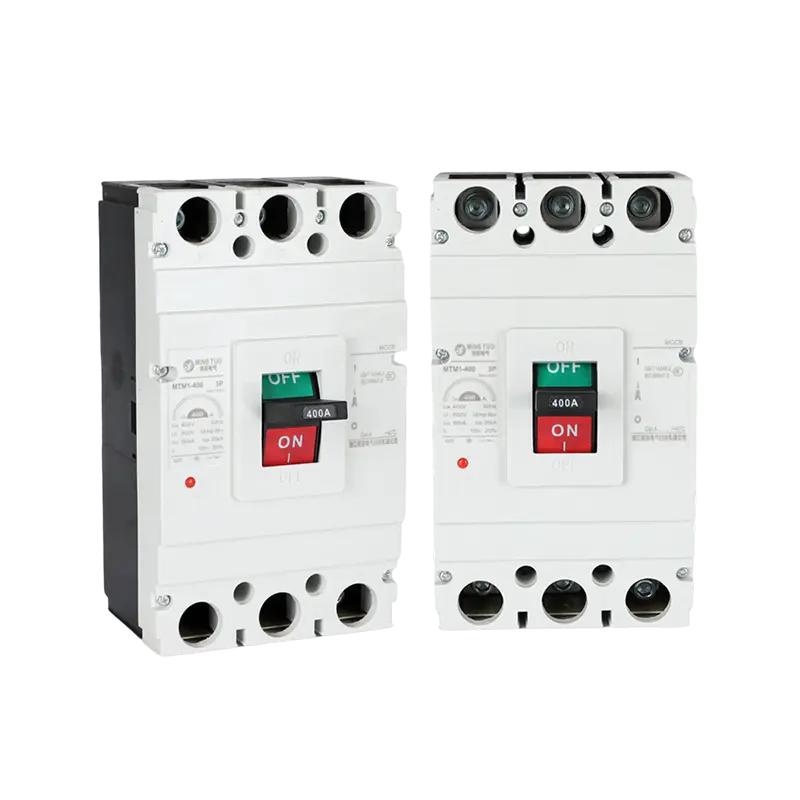

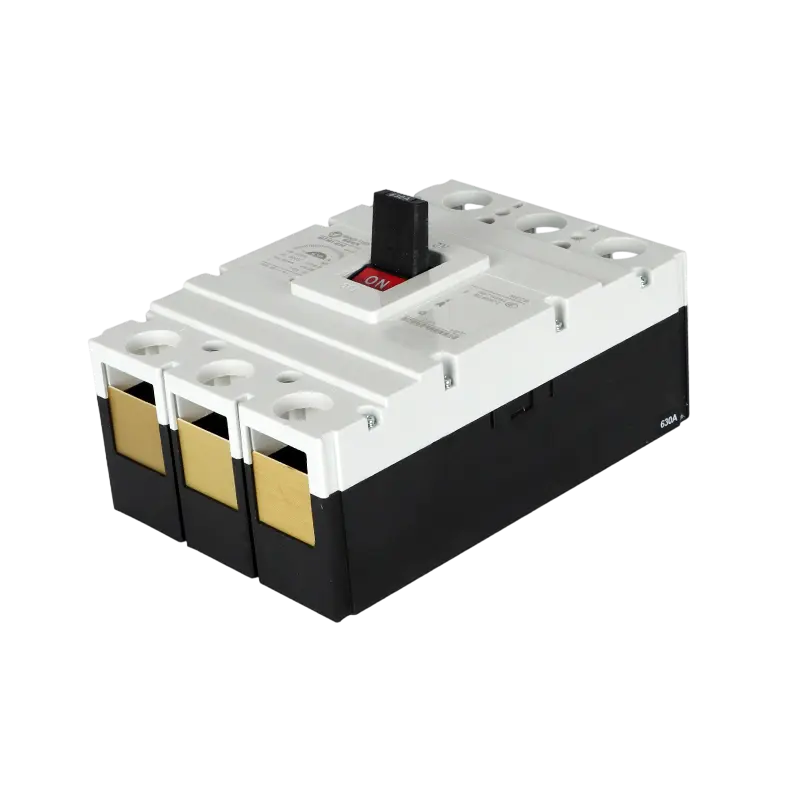

Name: MT-M1 3/4P AC Briste Ciorcaid Cás Múnlaithe, 63A–1600A, Cosaint Iontaofa Leictreach
Rating: 5 (99 reviews)

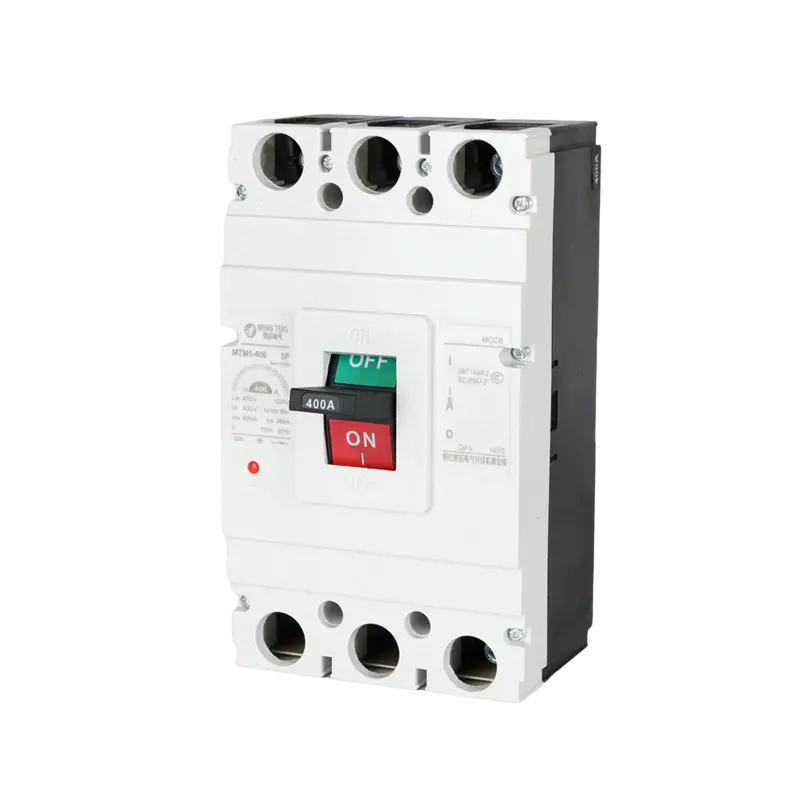

MT-M1 3/4P AC Briste Ciorcaid Cás Múnlaithe, 63A–1600A, Cosaint Iontaofa Leictreach

Cur síos:

Déantar an scoradán ciorcaid cás múnlaithe sraith MT-M1 (MCCB) a innealtóireacht chun cosaint agus rialú iontaofa a sheachadadh i gcórais dáileacháin cumhachta AC 50Hz, le voltais oibriúcháin rátáilte suas le 400V agus sruthanna ó 63A go 1600A. Deartha chun ciorcaid agus trealamh nasctha a chosaint, cuireann an MT-M1 isteach go héifeachtach ar ró-ualaí, ciorcaid ghearr, agus coinníollacha undervoltage, agus ag an am céanna bainistíonn sé mótair ó am go chéile gan cur isteach ar shláine an chórais.

Dlúth fós láidir, tá cumas briste níos fearr ag an MCCB seo agus íosmhéid stua, ag cinntiú iontaofacht oibriúcháin fhadtéarmach. Ceadaíonn a dhearadh modúlach gléasadh ingearach agus cothrománach araon, ag soláthar suiteáil solúbtha i bpainéil leictreacha daingean nó ionaid rialaithe mótair. Deimhnithe go hiomlán do IEC 60947-2 agus GB14048.2, comhlíonann an MT-M1 caighdeáin idirnáisiúnta cáilíochta agus sábháilteachta.

Feidhmchláir:

Soláthraíonn an MCCB MT-M1 cosaint iontaofa i gcórais leictreacha éagsúla, lena n-áirítear:

Príomhphainéil agus painéil dáileadh cumhachta tánaisteacha

Ionaid rialaithe mótair agus painéil tosaithe

Ciorcaid chosanta gineadóir

Innealra tionscail agus déantúsaíochta

Fearais leictreacha tráchtála agus cónaithe

Córais lánpháirtithe fuinnimh gréine agus gaoithe

Prionsabal Oibre: Is é prionsabal oibre an tsraith MT-M1 MCCB ná monatóireacht a dhéanamh ar shruth an chiorcaid agus, i gcás ró-ualaithe, gearrchiorcaid nó locht talún, an mheicníocht a chinneadh agus a spreagadh go huathoibríoch chun an ciorcad a bhriseadh go tapa. Déanann sé an stua a mhúchadh go sábháilte freisin trí chóras múchta stua, rud a ghearrann as an locht go hiontaofa agus a chosnaíonn an ciorcad agus an trealamh.

MCCB

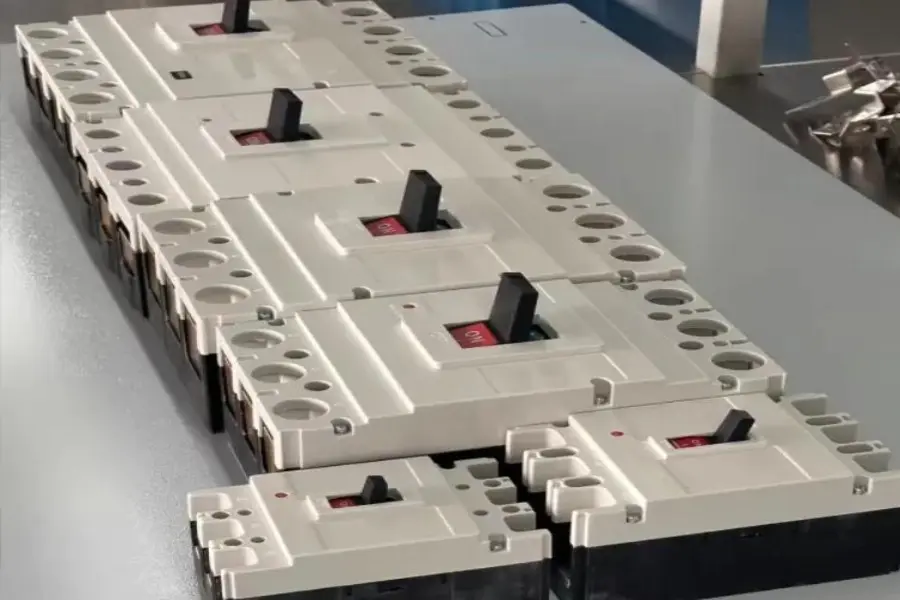

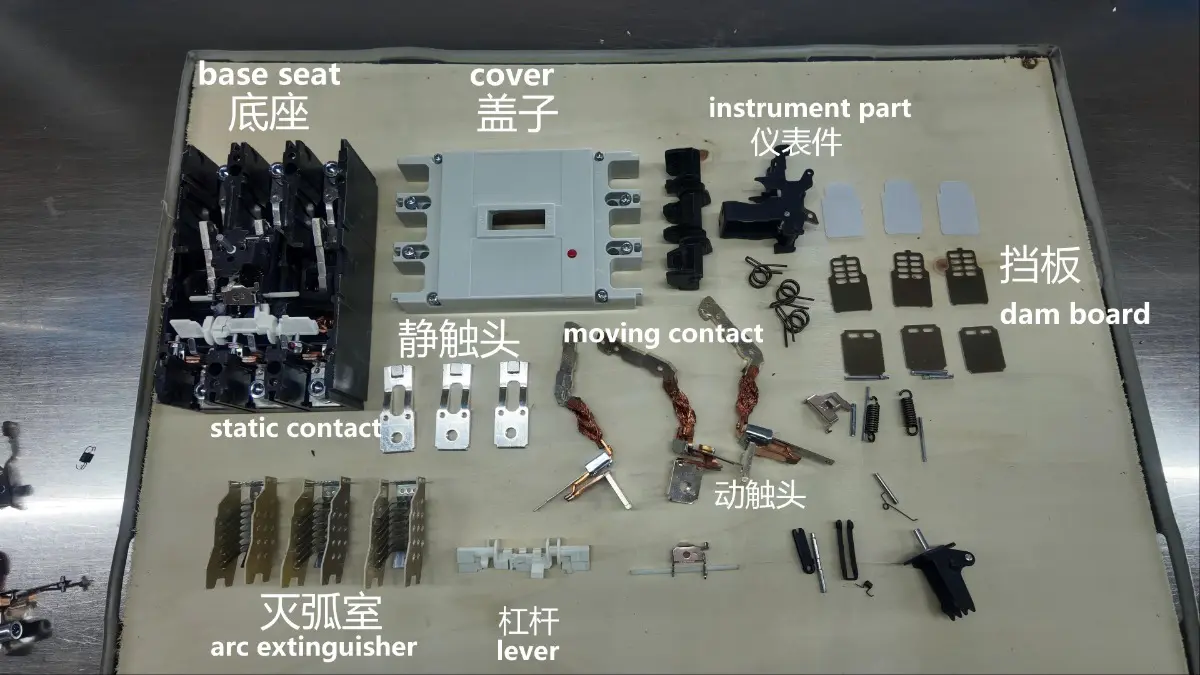

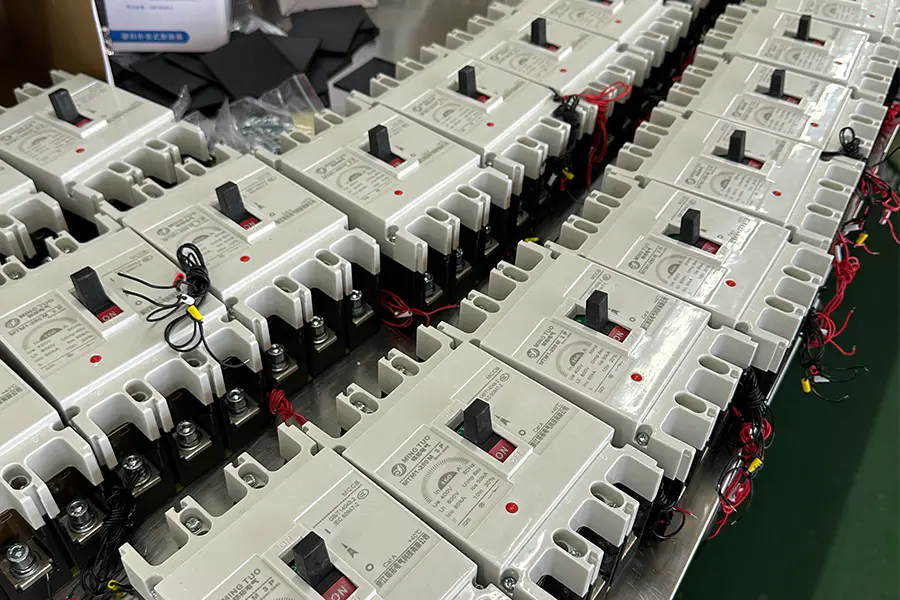

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

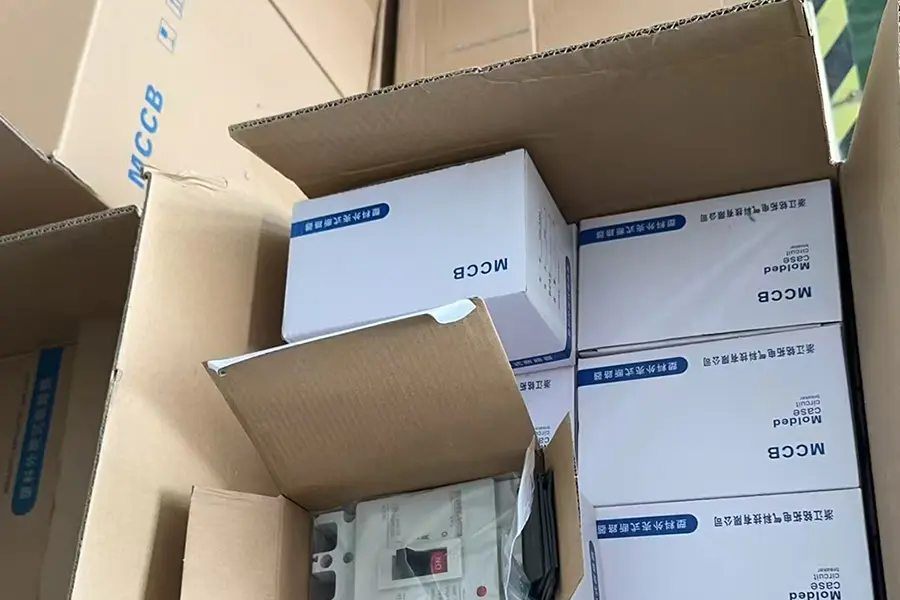

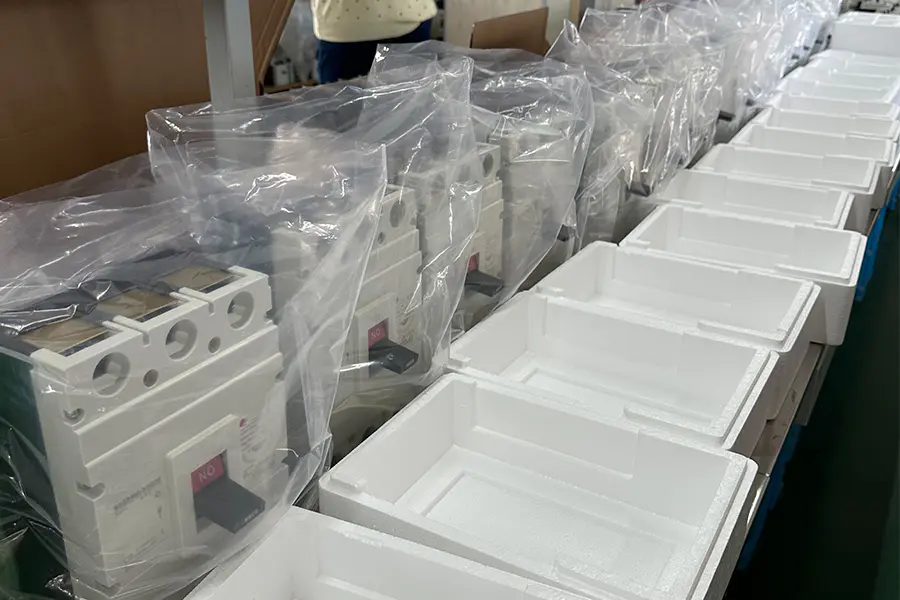

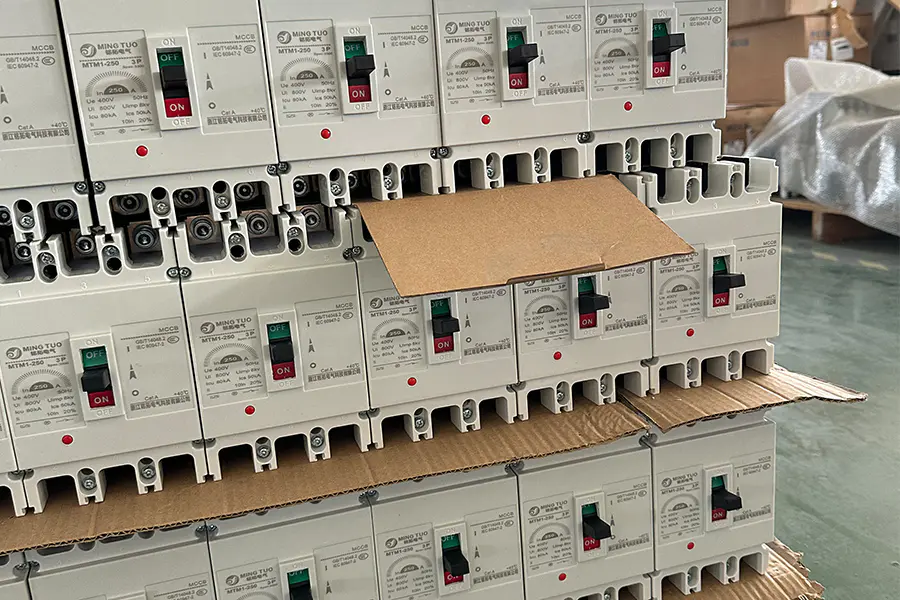

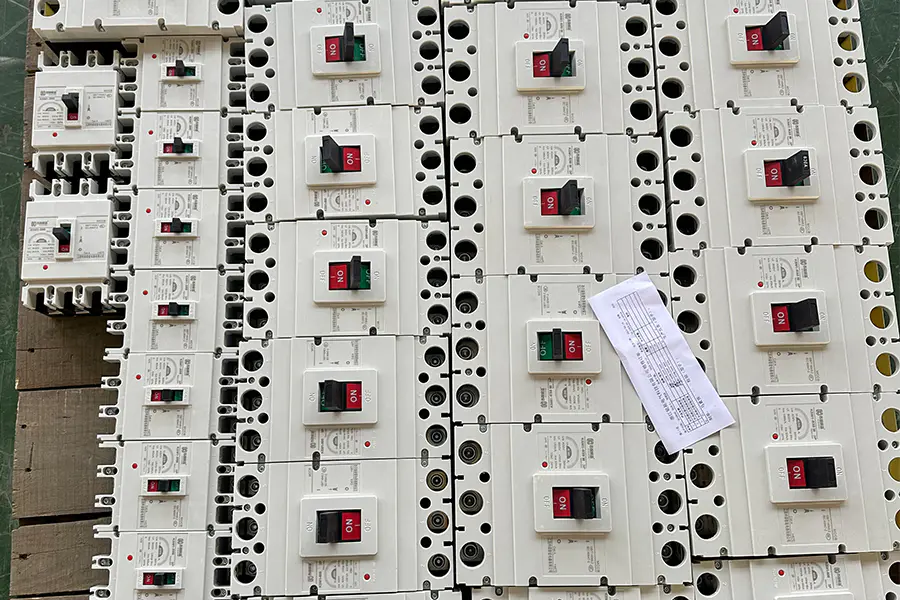

Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

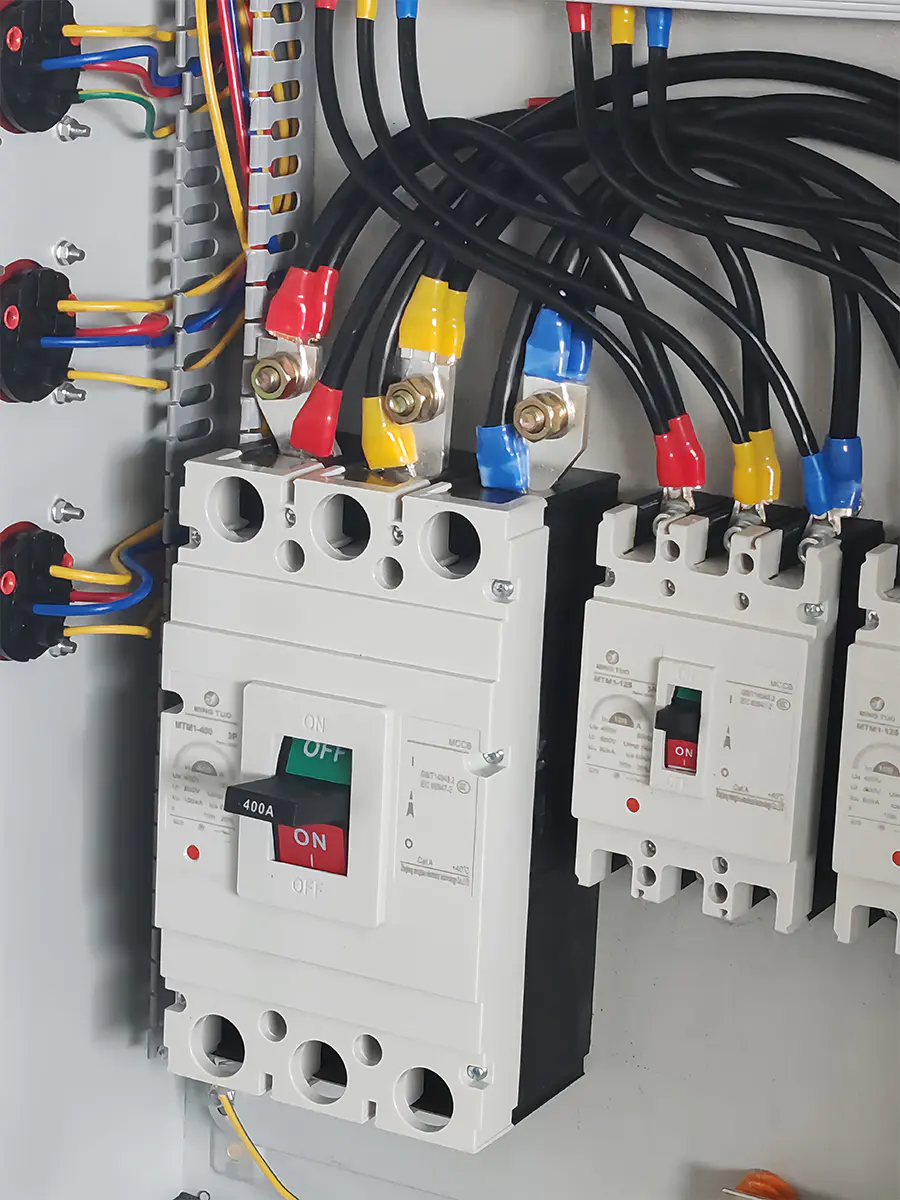

b64cb82cb063b5509f2ea787600334d2

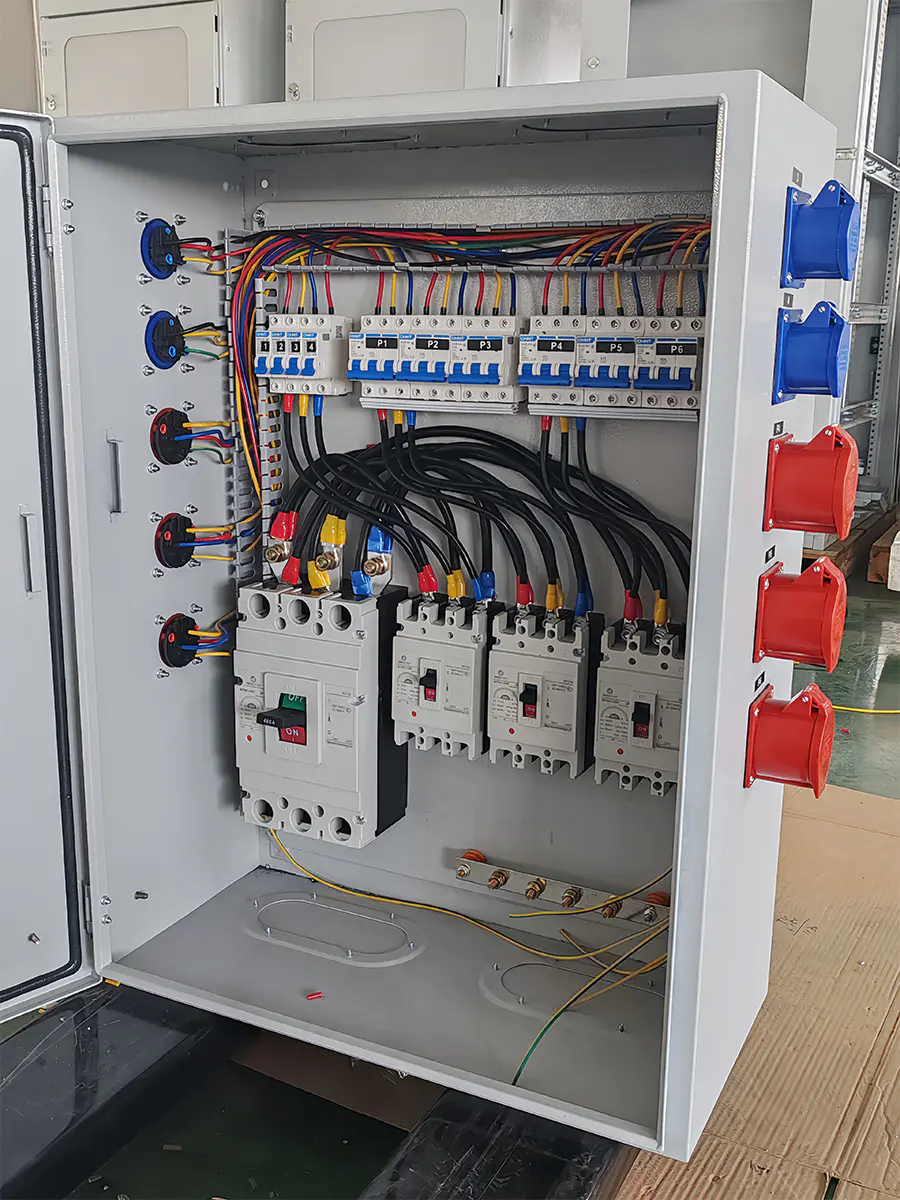

3c16a183fdcdba56f310533eba28cb60

Cineál	cuaille	Toisí Seachtracha						Toisí Suiteála (mm)			Toisí Nasc an Phainéil Chúil (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Ar chlé 44 Ar dheis 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Cineál	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Reatha rátáilte (A）	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Voltas rátáilte Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Voltas inslithe rátáilteUi(V)	AC800		AC800			AC800
Líon cuaillí	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Gearrchiorcad teorainn rátáilte leibhéal cumais a bhriseadh	L	M	S	L	M	S	L	M
IcukA） Gearrchiorcad teorainn rátáilte acmhainn a bhriseadh	12	35	12	35	50	12	35	50
Ics（kA） Acmhainn rátáilte gearrchiorcaid a bhriseadh	6	22	6	22	35	6	22	35
Ciorcad gearr rátáilteorainneacha acmhainn a bhriseadh	4500		3000			2500
Saol na hoibríochta (timthriall)	8500		7000			6500
Fad stua (mm）	0, <50		0, <50			< 50
Toisí
Méid suiteála
