Cur síos: Forbhreathnú Táirge

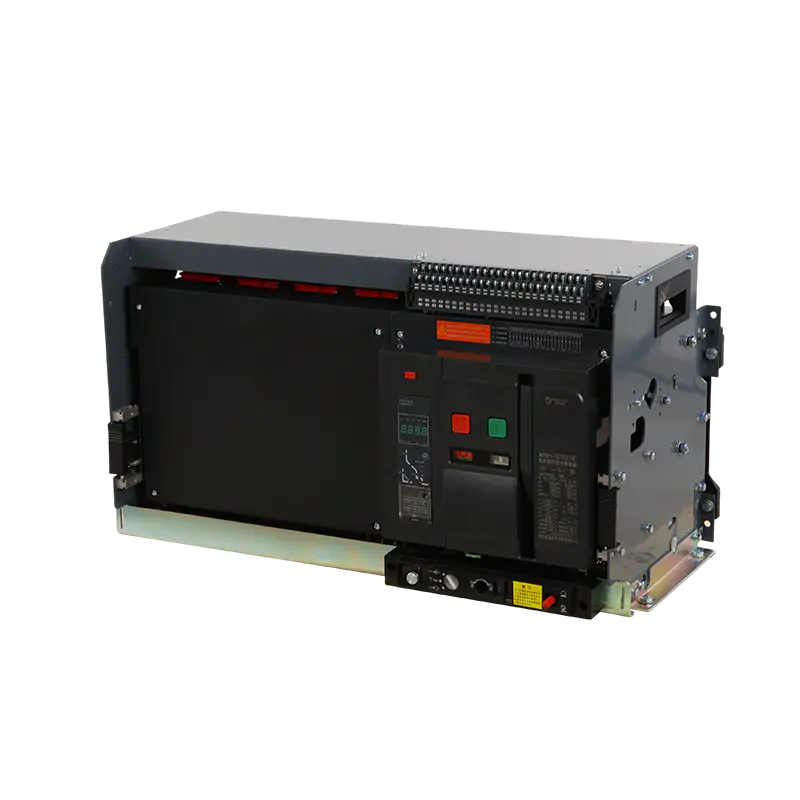

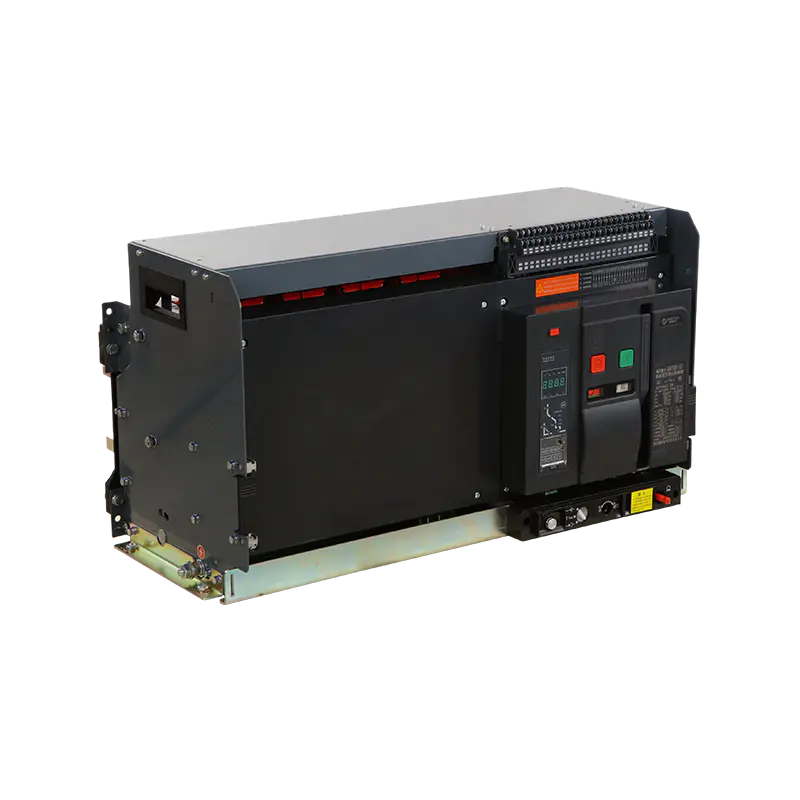

Tá an Breaker Ciorcad Aeir Tarraingthe Amach Sraith MT deartha le haghaidh príomhchórais dáilte íseal-voltais a dteastaíonn cumas ard reatha, solúbthacht oibriúcháin, agus feidhmíocht chosanta iontaofa. Le struchtúr in-aistarraingthe, is féidir an briseadh a chur isteach go sábháilte, a tharraingt siar, nó a leithlisiú gan an príomh-sreangú a dhícheangal, rud a fhágann go mbeidh cigireacht agus cothabháil níos éifeachtaí.
Ag clúdach raon reatha rátáilte ó 2000A go 3200A, tá an tsraith seo oiriúnach le húsáid mar phríomhscorthóir isteach nó mar bhriseadh friothálacha tromshaothair i gcórais chumhachta tionsclaíocha agus tráchtála. Cumasaíonn a dhearadh múchta aeir feidhmíocht bhriseadh cobhsaí faoi choinníollacha ró-ualaithe agus gearrchiorcaid, ag cuidiú le leanúnachas córais agus sábháilteacht trealaimh a chothabháil.
Comhlíonann Sraith MT caighdeáin ábhartha scoradáin chiorcaid íseal-voltais, lena n-áirítear IEC 60947-2 agus GB 14048.2, rud a fhágann go bhfuil sé oiriúnach do chomhtháthú isteach i gcomhthionóil lascthrealamh caighdeánach agus caibinéid dáileadh cumhachta.
Feidhmchláir:
Úsáidtear scoradáin chiorcaid aeir tarraingthe amach sa tSraith MT go forleathan i gcórais dáileacháin cumhachta ísealvoltais áit a bhfuil gá le rátálacha ard reatha agus iontaofacht oibriúcháin. I measc na n-iarratas tipiciúla tá:
Gléasraí déantúsaíochta tionsclaíocha
Foirgnimh tráchtála agus úsáide measctha
Ionaid sonraí agus áiseanna ríthábhachtacha
Ospidéil agus bonneagar poiblí
Painéil dáileacháin cumhachta agus córais lascthrealamh
Déanann a ndearadh in-aistarraingthe iad thar a bheith oiriúnach do shuiteálacha a dteastaíonn gnáthchothabháil uathu, uasghráduithe córais, nó aga neamhfhónaimh laghdaithe.
 | |
 |  |
 |  |

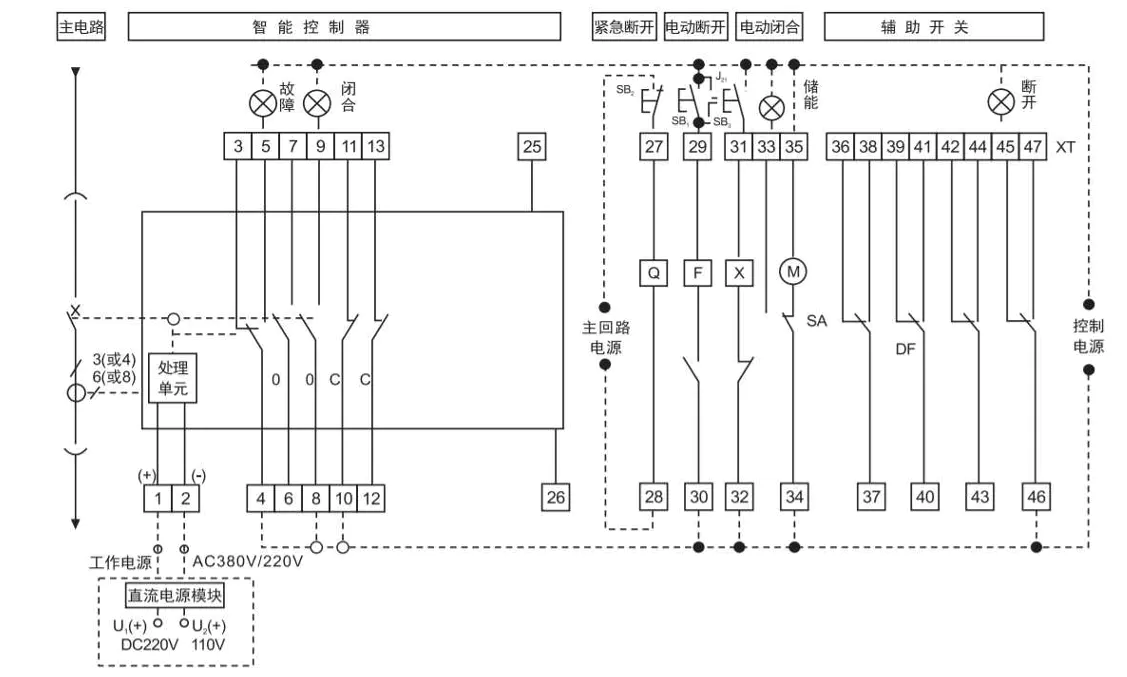

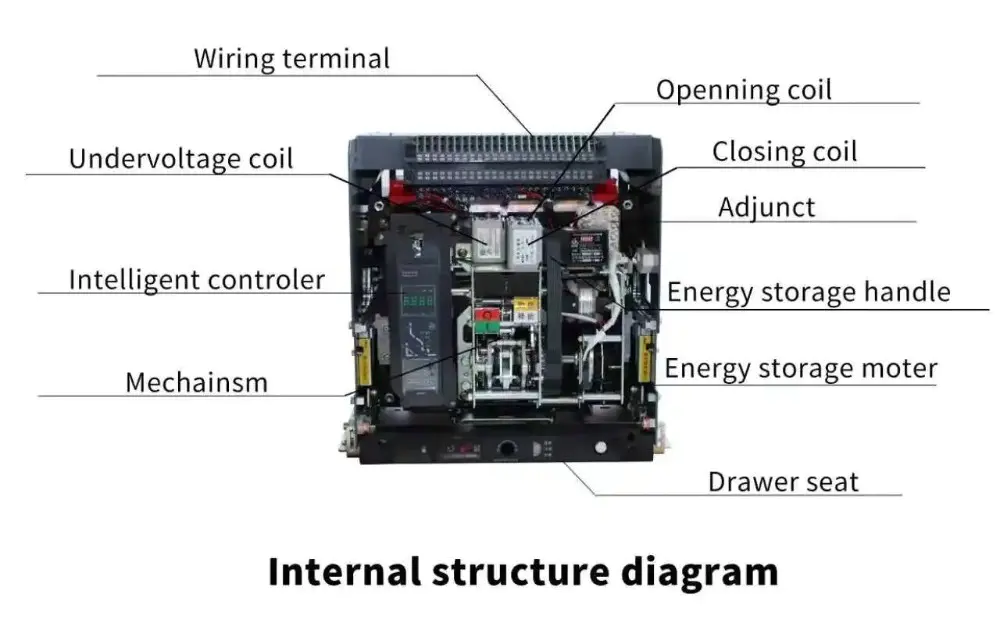

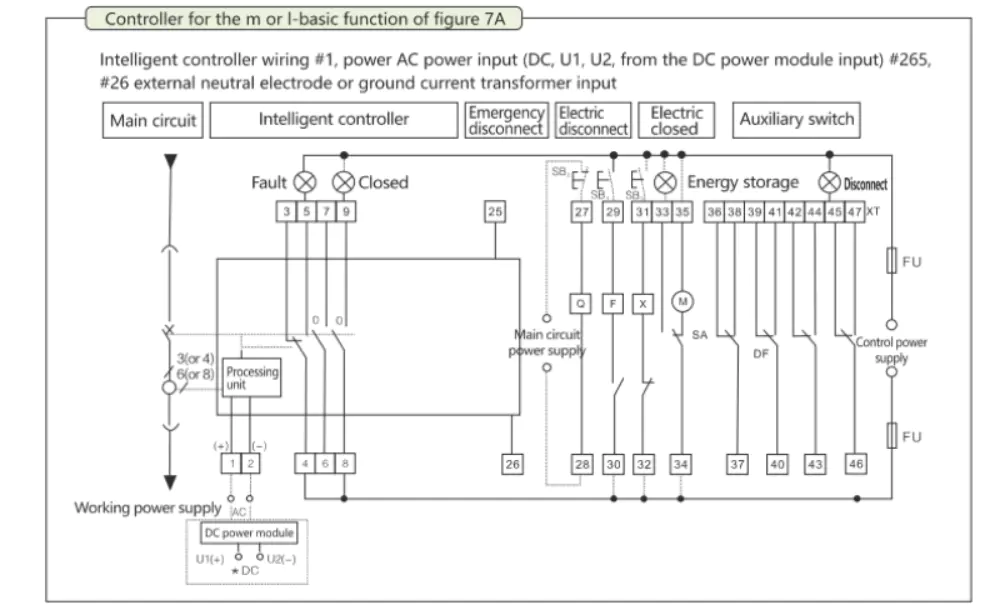

Nuair a bhíonn an táirge sa stát dúnta agus faoi thiomáint, má tá ró-ualach nó ciorcad gearr, undervoltage nó caillteanas céime sa chiorcad, braithfidh an claochladán reatha san ACB an comhartha reatha, a tharchuirfear chuig an rialtóir. Ansin cuirfidh an rialtóir ordú chuig an meicníocht chun turas a dhéanamh, rud a fhágann go ndéanfaidh na teagmhálacha dinimiciúla agus statacha a scaradh agus a dhícheangal, agus osclóidh an táirge, ag baint amach an fheidhm a bhaineann leis an ualach backend a chosaint.
Fíoraíonn soláthar cumhachta dé comhghlasáil meicniúil agus leictreach, ag aistriú idir dhá líne soláthair cumhachta. Nuair a bhíonn an chumhacht príomhlíonra ar fáil, déantar an briseadh ciorcad den phríomhlíonra cumhachta a dhúnadh, ach ní féidir an ghiniúint cumhachta a dhúnadh. Nuair a ghearrtar an príomhlíonra cumhachta, gineann an gineadóir cumhacht, agus déantar an briseadh ciorcad den líne giniúna cumhachta a dhúnadh, ach ní féidir an príomhlíonra cumhachta a dhúnadh. Ní féidir ach ceann amháin den dá fhoinse cumhachta a dhúnadh.
 |  |

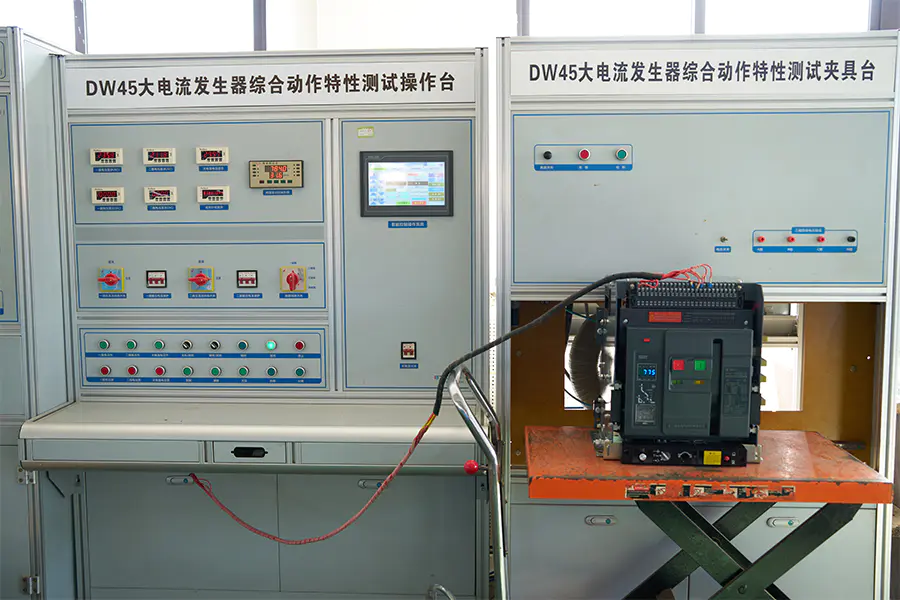

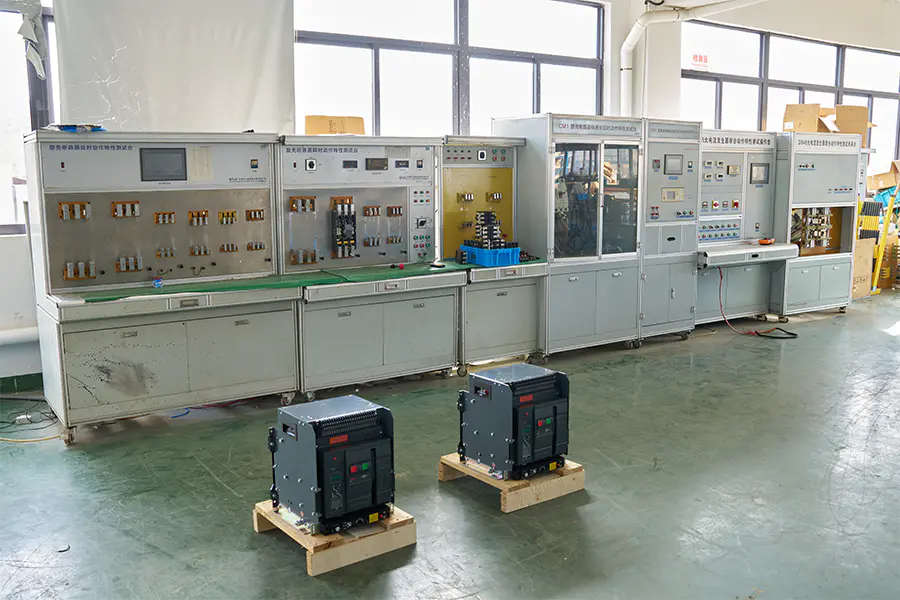

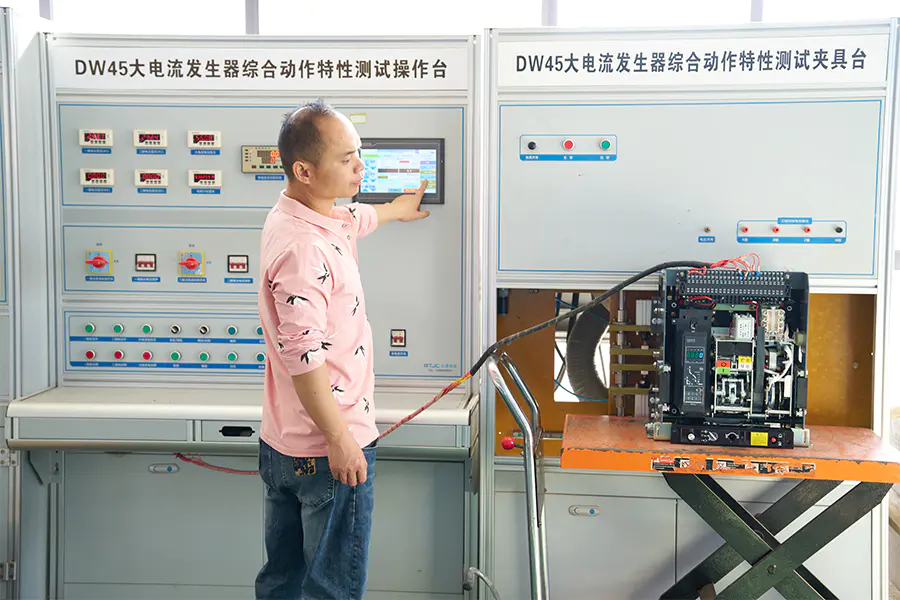

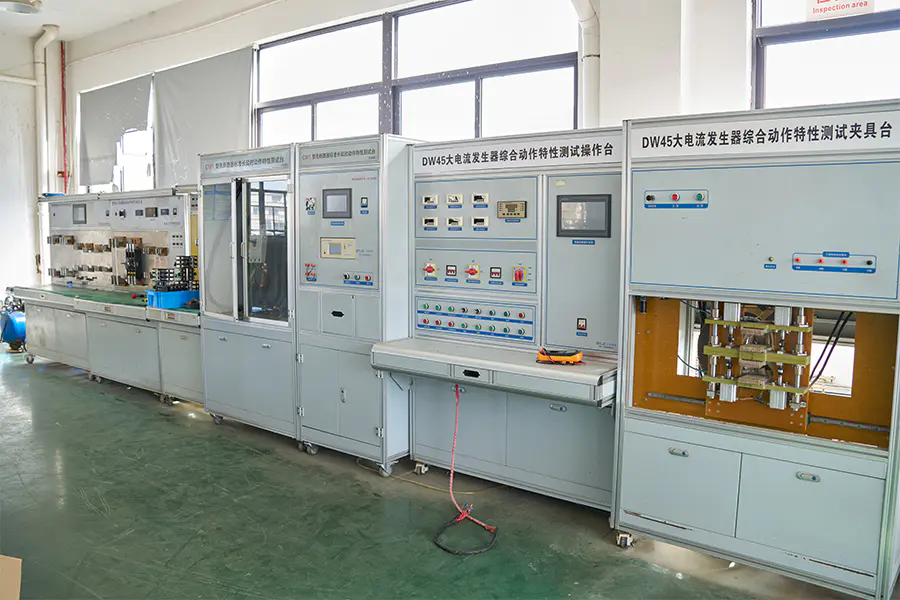

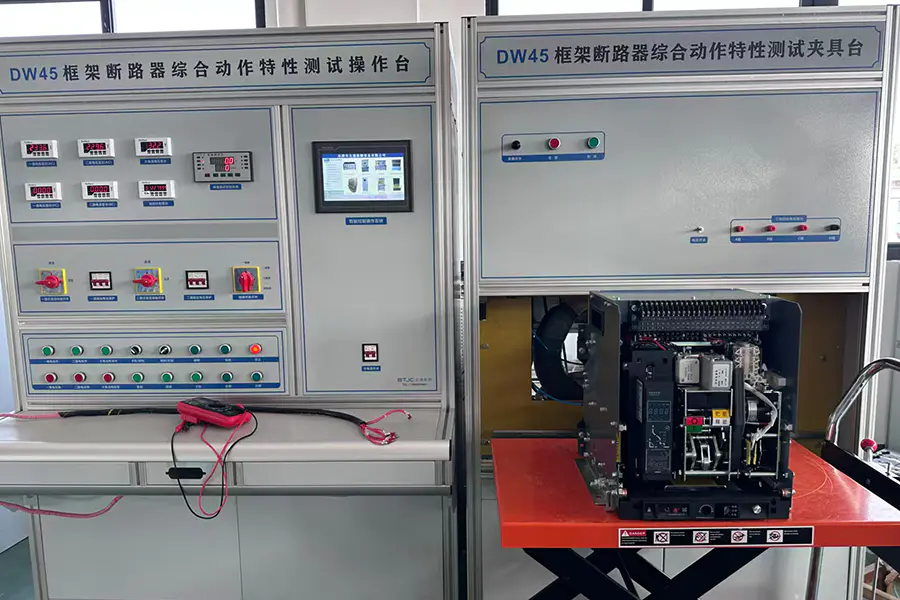

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

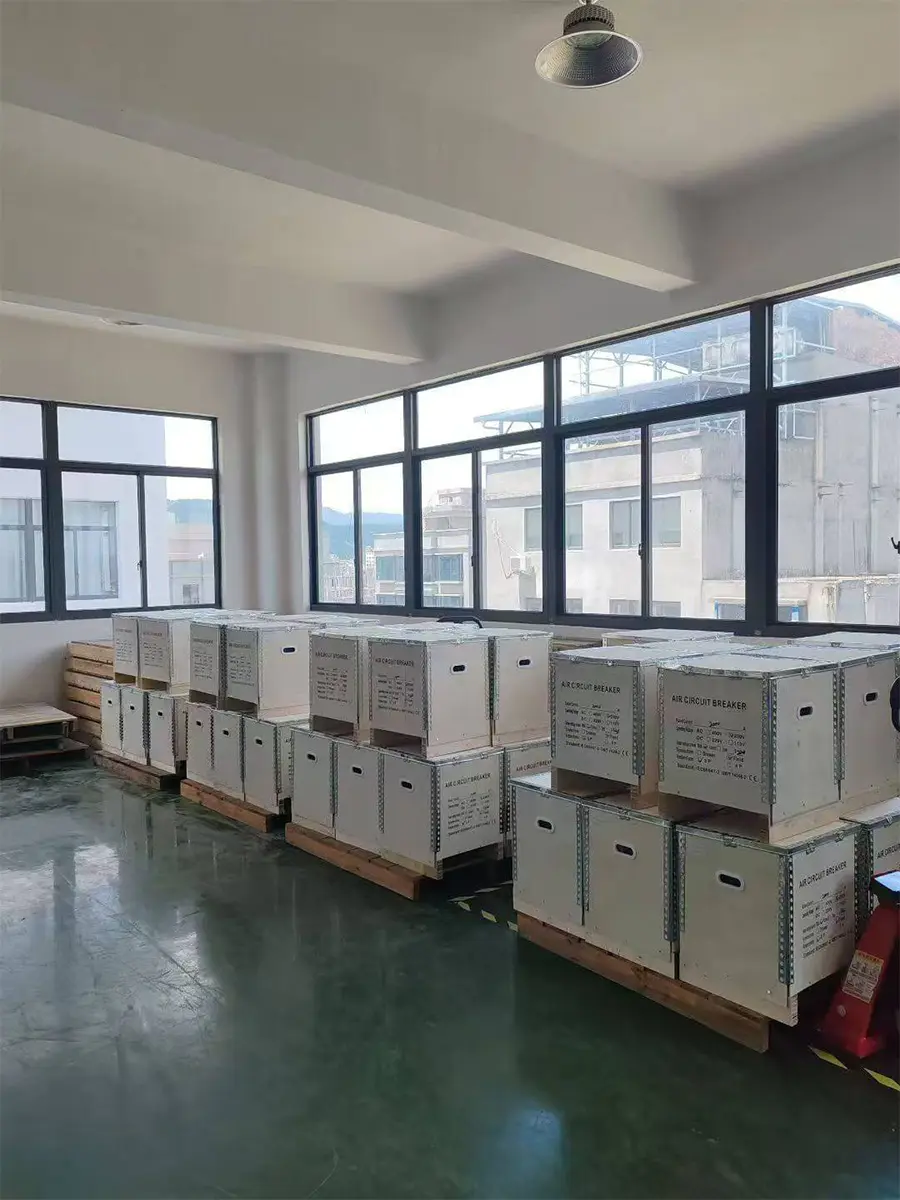

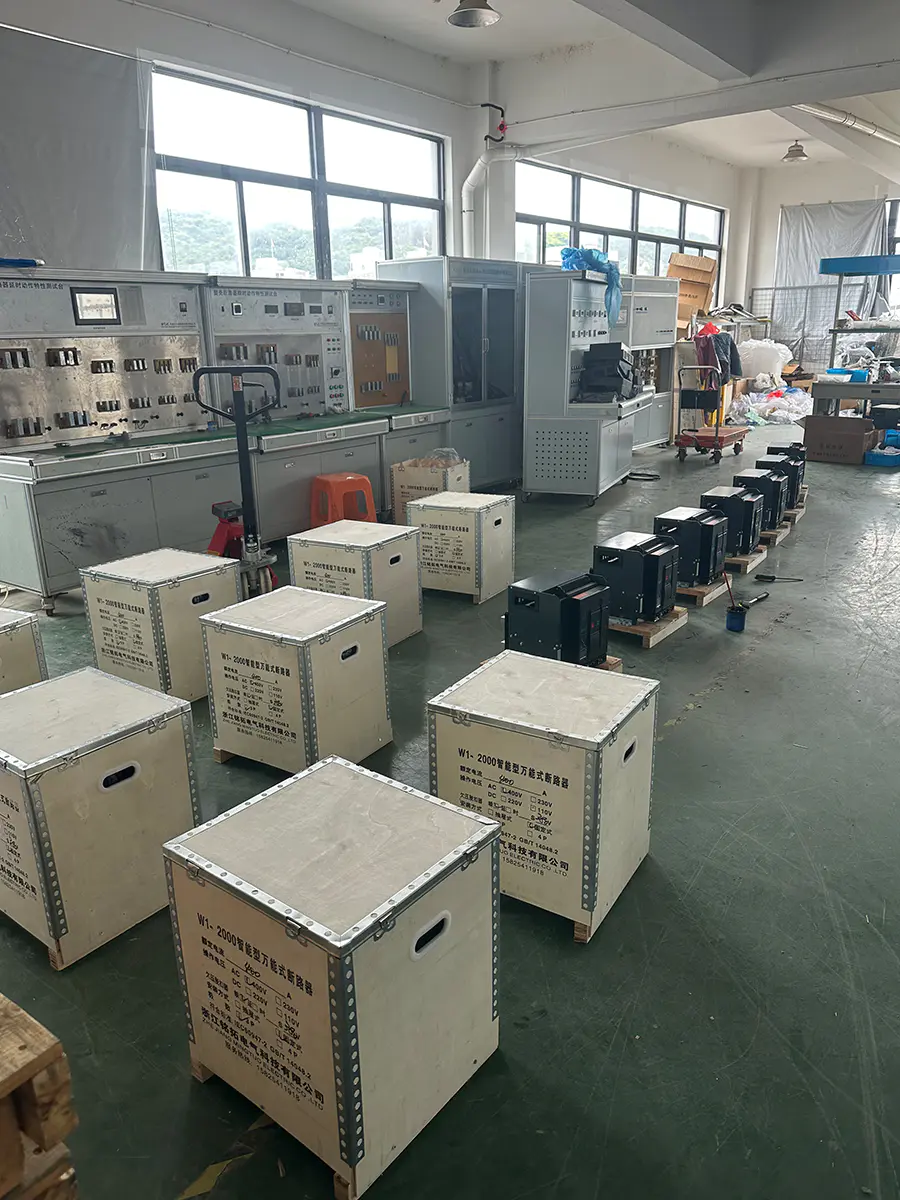

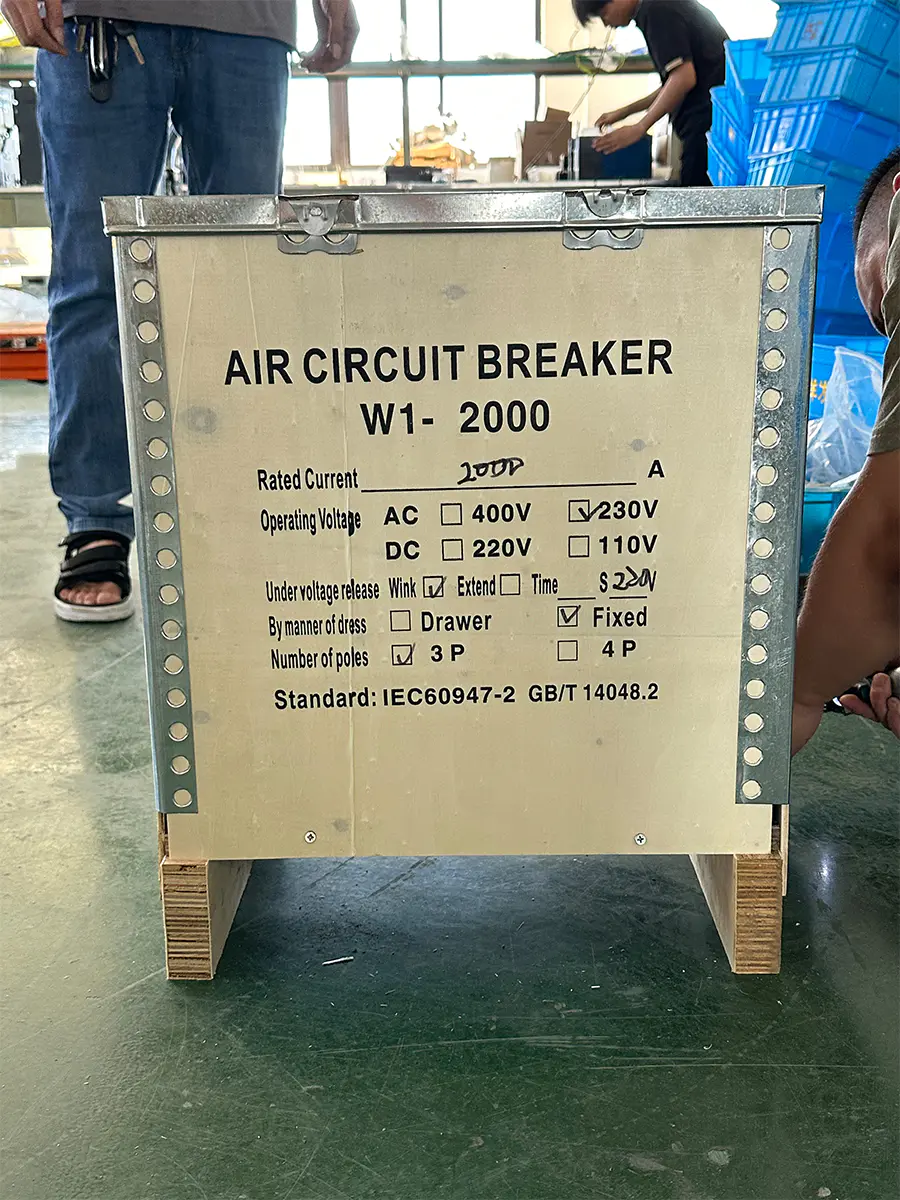

Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Múnla | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Shell reatha | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Líon cuaillí | - | 3P/4P | 3P/4P | 3P/4P | 3P/4P | 3P/4P | |
| Voltas oibre rátáilte | ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Reatha rátáilte | in(A) | 4.00601E 24 | 2.00025E 15 | 3. 20036E 11 | 4. 0005E 11 | 7500 | |
| Voltas inslithe rátáilte | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Seasann impulse rátáilte voltas | uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Múnla rialtóir | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Minicíocht oibriúcháin | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Teorainn rátáilte cumas briste gearrchiorcaid | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Acmhainn reatha gearrchiorcaid reatha rátáilte | Ics kA (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Ráta rátaithe gearr sheasamh an sruth | IcwkA(1s) Moill ama 0.4s o-co | 50 | 65 | 65 | 85 | 85 | |
| Caillteanas cumhachta | (i) W | Seasta | 40,60,90,140,170 | 170,260,320,420 | 430,440,450 | 1.22513E 11 | 1.22513E 11 |
| Tarraiceán | 80,130,205,310 | 400,510,650,760 | 780,790,800 | ||||
| Caighdeán | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Modh Suiteáil | - | Seasta Type (3/4) | Seasta Type (3/4) | Seasta Type (3/4) | Seasta Type (3/4) | Seasta Type (3/4) | |
| Tarraiceán Type (3/4) | Tarraiceán Type (3/4) | Tarraiceán Type (3/4) | Tarraiceán Type (3/4) | Tarraiceán Type (3/4) |
