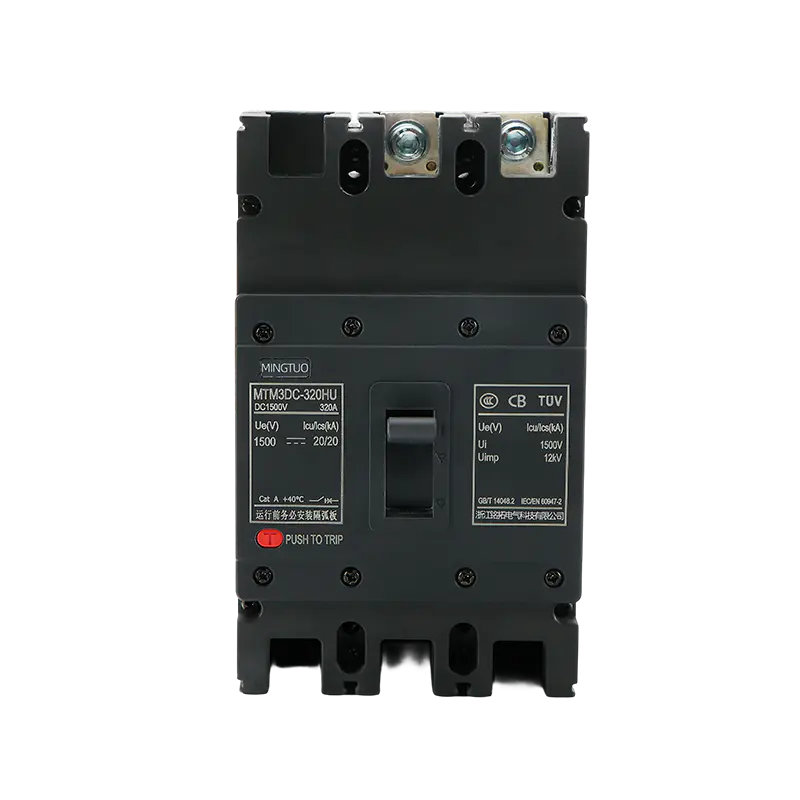

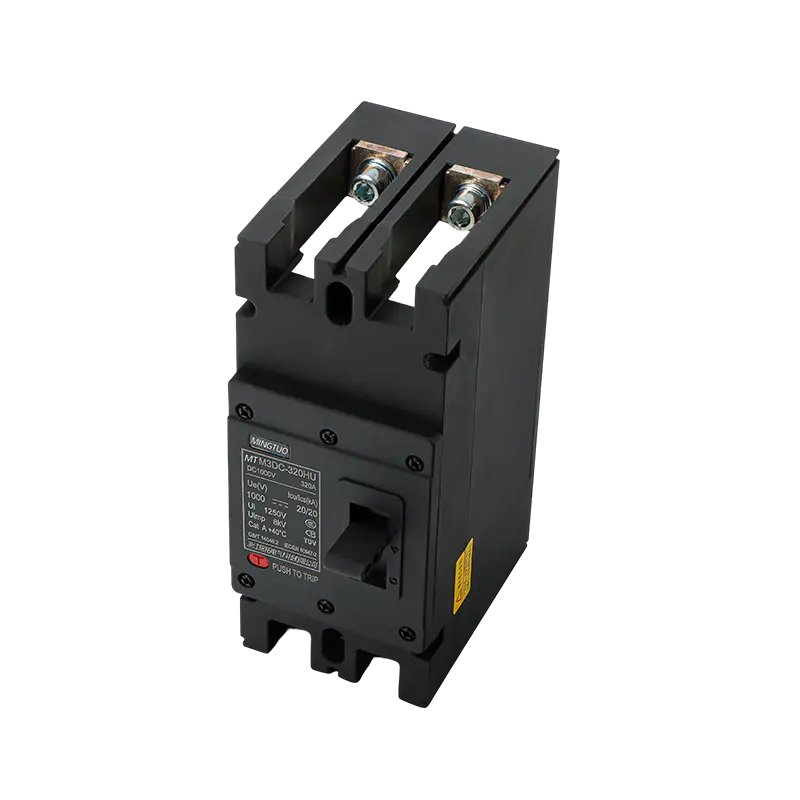

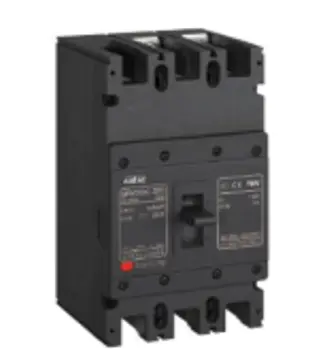

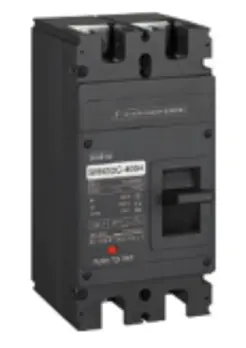

Baile / Táirgí / Scoradáin Chuarda Cás Múnlaithe / Sraith MTM3 MCCB / PV DC MCCB 1000V 630A Scoradán Ciorcaid Gréine le haghaidh Cosaint Painéil
Soláthraíonn an scoradán ciorcaid seo ró-ualach iontaofa, gearrchiorcad, agus cosaint locht stua don taobh DC fótavoltach trí shreabhadh oibre "lochtanna a bhrath → tripping tapa → stuanna a mhúchadh go maighnéadach", agus ag an am céanna tacú le haonrú sábháilte agus monatóireacht stádais chun oibriú sábháilte agus cobhsaí an chórais a chinntiú.
Comhlíonann siad dianchaighdeáin idirnáisiúnta sábháilteachta, déantar dianthástáil ar ár gcuid scoradáin chun a chinntiú go mbíonn feidhmíocht gan staonadh agat le linn shaolré seirbhíse 25 bliain iomlán do chórais.
| 1. Feidhmíocht DC Superior | Cumas ard briseadh suas go dtí 25kA ag 1000-1500V DC Brath agus briseadh locht lightning-tapa 0.5ms Sochtadh iontaofa stua DC chun trealamh agus pearsanra a chosaint |
| 2. Marthanacht Eisceachtúil | Tithíocht UV-resistant rátáil IP65 Creimeadh-resistant salann-spraeála, a thástáil le haghaidh 1000h Íosmhéid 20,000 timthriallta oibríochta meicniúla Feidhmíonn sé go hiontaofa thar dhálaí foircneacha comhshaoil |
| 3. Gnéithe Chliste | Monatóireacht locht comhtháite agus cumas oibríochta iargúlta Táscairí stádais soiléire le haghaidh monatóireachta córais fíor-ama Teicneolaíocht cúitimh teochta le haghaidh cosanta feabhsaithe |
| 4. Dearbhú Cáilíochta Deimhnithe | TÜV Rheinland deimhnithe, UL 489B comhlíontach Comhlíonadh caighdeánach IEC 60947-2 100% de réir tástála monarchan roimh é a sheoladh le haghaidh feidhmíochta comhsheasmhach |
| 5. Suiteáil & Cothabháil Éasca | 35% níos dlúithe ná scoradáin DC traidisiúnta Suiteáil cúlpháirtí saor ó uirlisí agus críochfoirt naisc aghaidhe Versatile le haghaidh DIN iarnróid nó gléasta painéil |
| 6. Éifeachtúlacht Costais | Saol seirbhíse níos faide ná réitigh chaighdeánacha Riachtanais chothabhála laghdaithe Praghsanna monarcha-dhíreach le barántas 3 bliana agus tacaíocht dhomhanda |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.
-

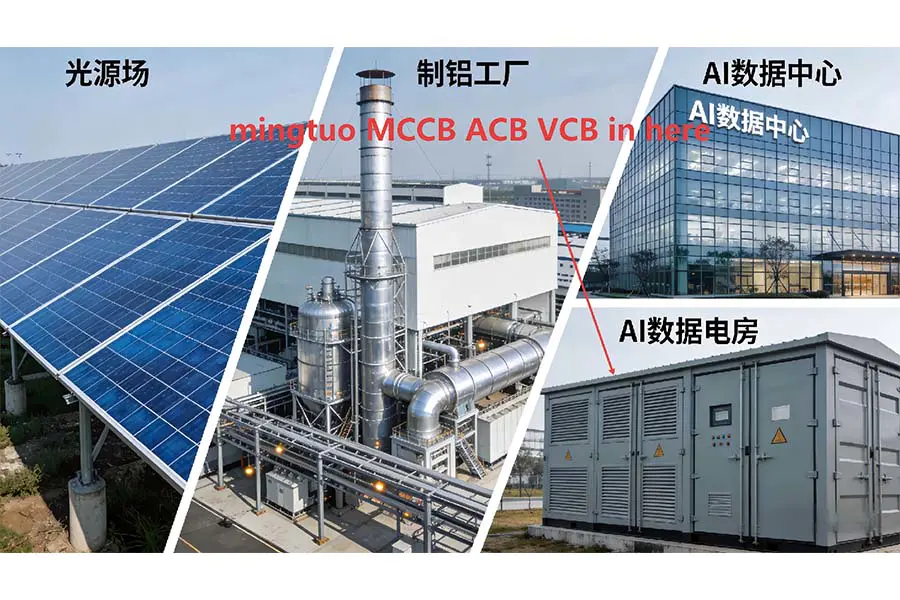

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| SEACHTRACH |  |  | |||||
| Fráma bhlaosc | Múnla SRM3DC-320 | SRM3DC-400 | |||||
| Líon na gcuaillí | 2 | trí | 2 | trí | |||
| Voltas oibre rátáilte Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Voltas leithlisithe rátáilte Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Seasann an tionchar rátáilte le voltas Uimp(kV) | ocht | 12 | 12 | ||||
| Reatha rátaithe In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225, 250, 315, 350, 400 | |||||
| Teorainn rátáilte cumas briste gearrchiorcaid Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-cuaille) 20[3-teaghrán cuaille) |
| aon | aon | / | 70 | 40 | 20 | 20[2－ sreangán cuaille) 25(teaghrán 3-cuaille) | |
| Modh nasctha Ics(kA) chun an acmhainn ghearrchiorcaid a oibriú | Ics=100% Icu | ||||||
| Suas agus síos, síos agus suas (2P, 320/3P) Téigh isteach agus amach, téigh suas agus amach (3P) | |||||||
| Catagóir úsáide | A | ||||||
| An bhfuil feidhm leithlisithe aige? | Bí
| ||||||
| Teocht chomhthimpeallach oibriúcháin | -35 ℃ ~ 70 ℃ | ||||||
| Saol meicniúil (amanna) | 20000 | deich míle | |||||
| Saol leictreach (amanna) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Buail le critéar | IEC/GA 60947-2, GB/T 14048.2 | ||||||

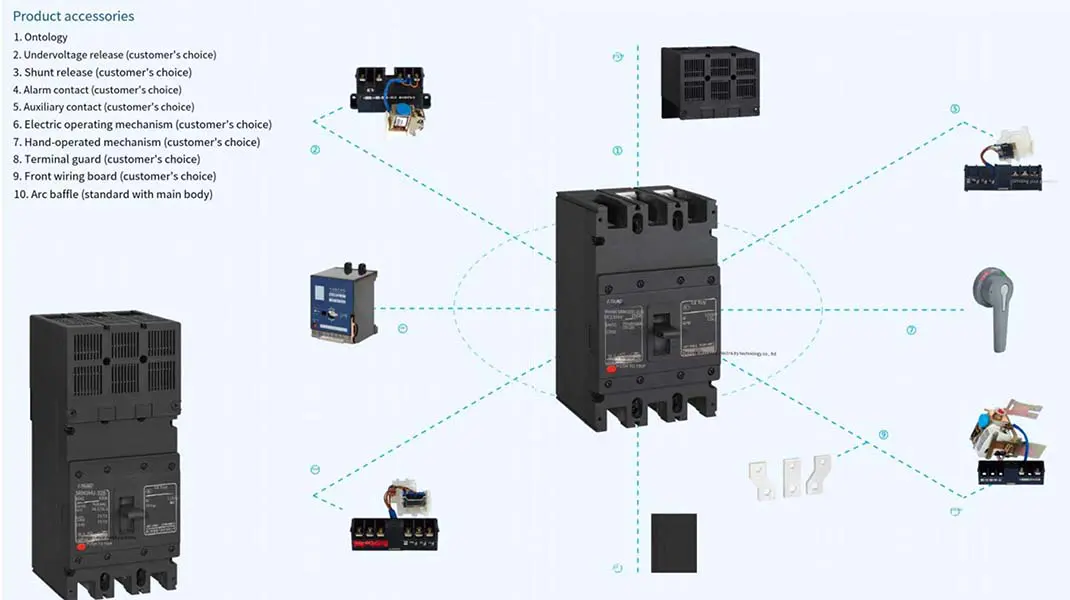

| Ceangaltán | Excitation ar leith, cúnta, aláraim, oibriú láimhe agus oibriú leictreach | ||||||
| Fíordheimhniú | CCC, CE, TÜV | ||||||
| tomhas (fad × leithead × airde)(mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Nótaí | Tá 320 fráma bhlaosc roinnte ina H: briseadh ard, R: cineál teorannú reatha | ||||||
| SEACHTRACH |  |  | ||||||

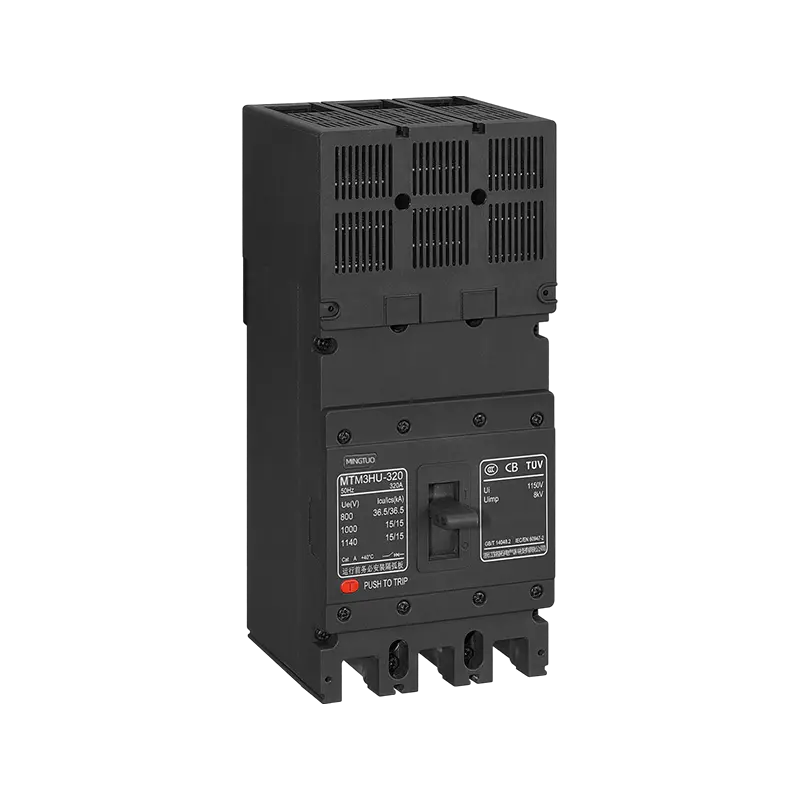

| Fráma bhlaosc | SRM3HU-320 | SRM3HU-400 | ||||||
| Líon na gcuaillí | trí | trí | ||||||
| Voltas oibre rátáilte Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Voltas leithlisithe rátáilte Ui(V) | AC1150 | |||||||
| Seasann an tionchar rátáilte le voltas Uimp(kV) | ocht | 12 | ||||||
| Reatha rátaithe In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250, 280, 315, 320, 350, ceithre chéad | ||||||
| Teorainn rátáilte cumas briste gearrchiorcaid Icu(kA) | ochty-five | 50 | 36.5 | 10 | ochty-five | 50 | 36.5 | 10 |
| aon | ! | aon | aon | 100 | 60 | 50 | 15 | |
| Modh nasctha Ics(kA) chun an acmhainn ghearrchiorcaid a oibriú | Ics=100% Icu | |||||||
| Catagóir úsáide | A | |||||||
| An bhfuil feidhm leithlisithe aige? | Bí | |||||||
| Teocht chomhthimpeallach oibriúcháin | -35 ℃ ~ 70 ℃ | |||||||
| Saol meicniúil (amanna) | 20000 | deich míle | ||||||
| Saol leictreach (amanna) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Buail le critéar | IEC/GA 60947-2, GB/T 14048.2 | |||||||
| Ceangaltán | Excitation ar leith, cúnta, aláraim, oibriú láimhe agus oibriú leictreach | |||||||
| Fíordheimhniú | CCC, CE, TÜV | |||||||
| tomhas (fad × leithead × airde)(mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Nótaí | Tá 320 fráma bhlaosc roinnte ina H: briseadh ard, R: cineál teorannú reatha | |||||||
| SEACHTRACH |  | | ||||||
| Fráma bhlaosc | SRM3HU-630 | SRM3HU-800 | ||||||
| Líon na gcuaillí | trí | trí | ||||||
| Voltas oibre rátáilte Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Voltas leithlisithe rátáilte Ui(V) | AC1150 | |||||||
| Seasann an tionchar rátáilte le voltas Uimp(kV) | 12 | 12 | ||||||
| Reatha rátaithe In(A) | 500 630 | 700, ocht gcéad | ||||||
| Teorainn rátáilte cumas briste gearrchiorcaid Icu(kA) | ochty-five | 50 | 36.5 | 10 | ochty-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Modh nasctha Ics(kA) chun an acmhainn ghearrchiorcaid a oibriú | Ics=100% Icu | |||||||
| Catagóir úsáide | A | |||||||
| An bhfuil feidhm leithlisithe aige? | Bí | |||||||
| Teocht chomhthimpeallach oibriúcháin | -35 ℃ ~ 70 ℃ | |||||||
| Saol meicniúil (amanna) | 5000 | deich míle | ||||||
| Saol leictreach (amanna) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Buail le critéar | IEC/GA 60947-2, GB/T 14048.2 | |||||||
| Ceangaltán | Excitation ar leith, cúnta, aláraim, oibriú láimhe agus oibriú leictreach | |||||||
| Fíordheimhniú | CCC, CE, TÜV | |||||||
| tomhas (fad × leithead × airde)(mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| SEACHTRACH |  |  | ||||||
| Fráma bhlaosc | Múnla SRM3DC-320 | SRM3DC-800 | ||||||
| Líon na gcuaillí | 2-trí | 2-trí | ||||||
| Voltas oibre rátáilte Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Voltas leithlisithe rátáilte Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Seasann an tionchar rátáilte le voltas Uimp(kV) | ocht | 12 | 12 | |||||
| Reatha rátaithe In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225, 250, 315, 350, ceithre chéad | ||||||
| Teorainn rátáilte cumas briste gearrchiorcaid Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(teaghrán 2-cuaille) 20(teaghrán 3 cuaille) | |
| aon | aon | / | 70 | 40 | 20 | 20(2- sreangán cuaille) 25(teaghrán 3-cuaille) | ||
| Modh nasctha Ics(kA) chun an acmhainn ghearrchiorcaid a oibriú | Ics=100% Icu | |||||||
| Catagóir úsáide | A | |||||||
| An bhfuil feidhm leithlisithe aige? | Bí | |||||||
| Teocht chomhthimpeallach oibriúcháin | -35 ℃ ~ 70 ℃ | |||||||
| Saol meicniúil (amanna) | 20000 | deich míle | ||||||
| Saol leictreach (amanna) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Buail le critéar | IEC/GA 60947-2, GB/T 14048.2 | |||||||
| Ceangaltán | Excitation ar leith, cúnta, aláraim, oibriú láimhe agus oibriú leictreach | |||||||
| Fíordheimhniú | CCC, CE, TÜV | |||||||
| tomhas (fad × leithead × airde)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
