Cur síos:

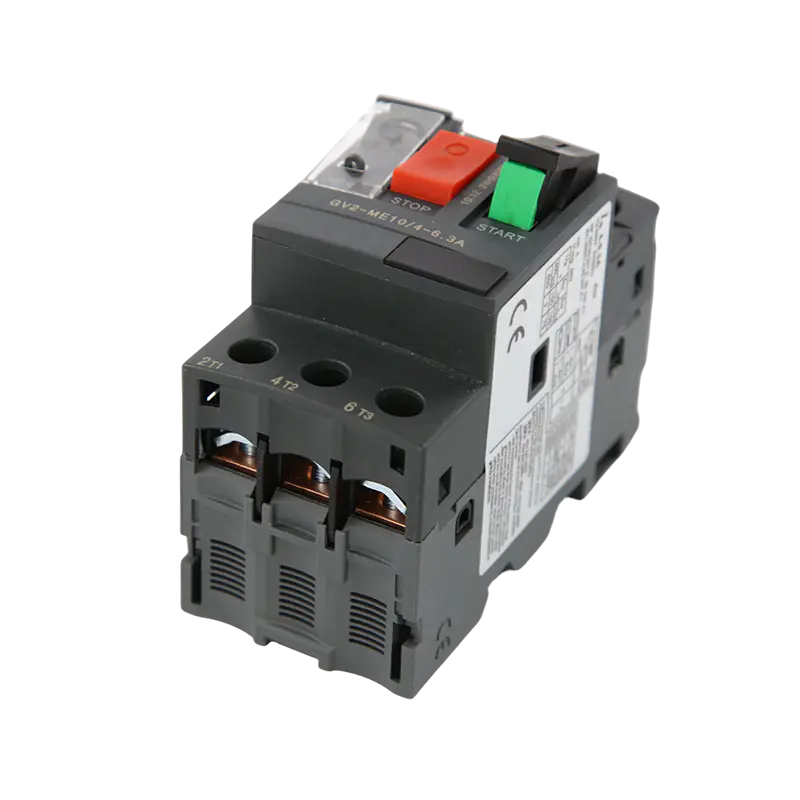

Comhtháthaíonn Teaglama Mótarchosanta MT-GV2 scoradán ciorcaid cás múnlaithe ardfheidhmíochta (MCCB) le cosantóir mótair sraith GV2, rud a chruthaíonn réiteach cosanta cuimsitheach do chiorcaid mhótair íseal-voltais. Cosnaíonn an teaglaim seo mótair i gcoinne ciorcaid ghearr, ró-ualaí, agus caillteanas céime, agus áirithíonn sé oibriú rianúil i dtimpeallachtaí tionsclaíocha.
Tógtha as ábhair theirmithéachtacha marthanacha agus deartha le haghaidh suiteála dlúth, tá an córas seo oiriúnach d'ionaid rialaithe mótair, painéil innealra, agus socruithe uathoibrithe tionsclaíocha. Tugann sé cosaint bheacht do mhótair ó 0.1A go 32A, le suiteáil éasca agus oibriú iomasach do phearsanra cothabhála.
| | |
Feidhmchláir:
Déantar an teaglama MT-GV2 a imscaradh go forleathan thar earnálacha tionsclaíochta agus tráchtála chun oibriú mótair leanúnach iontaofa a chinntiú. I measc na gcásanna úsáide tipiciúla tá:
Caidéil, comhbhrúiteoirí, agus lucht leanúna
Iompróirí agus trealamh láimhseála ábhar
Uirlisí meaisín agus línte próiseála
Innealra talmhaíochta agus próiseála bia
Córais fuinnimh in-athnuaite faoi thiomáint
 |  |
 |  |
Prionsabal Oibre:
Tá ró-ualach agus feidhm chosanta gearrchiorcaid ag an scoradán mótair. Baintear ró-ualach amach tríd an stiall bimetallic a théamh agus a lúbadh, an mheicníocht turais barr a thuisleadh, agus cosaint líne a bhaint amach. I gcomparáid le scoradáin chiorcaid cás múnlaithe maighnéadach teirmeach, tá cruinneas níos airde aige, cosaint reatha níos lú agus níos cruinne. Cosaint mótair phraiticiúil. Baintear cosaint gearrchiorcad amach trí fhórsa maighnéadach Lorentz a ghiniúint trí choil, agus tá an croí iarainn á thiomáint ag an bhfórsa maighnéadach chun meicníocht tripping a spreagadh, a osclaíonn an scoradán ciorcaid, a dhínascann an ciorcad, agus a chosnaíonn an mótar. Úsáidtear go ginearálta é le haghaidh ardchosaint reatha le linn tosaithe mótair.

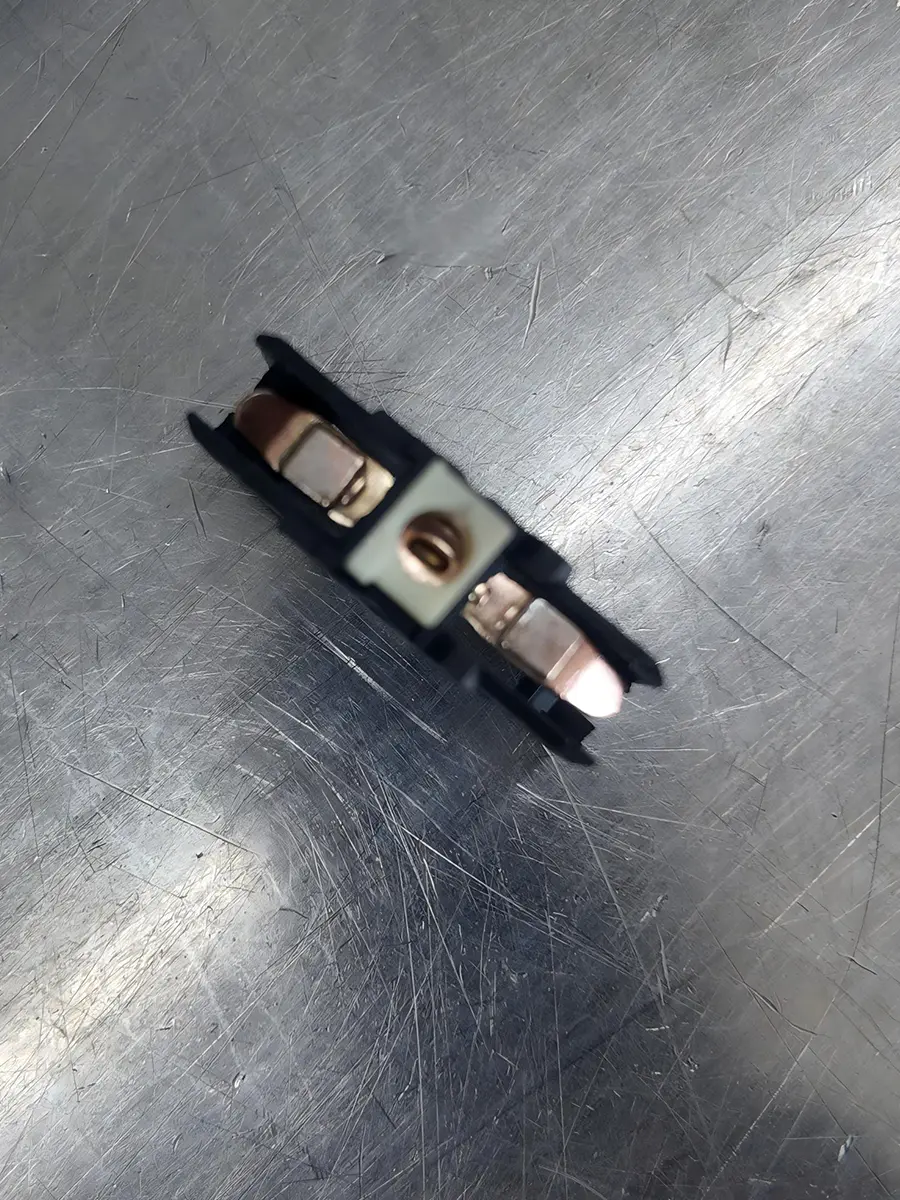

Movingcontact

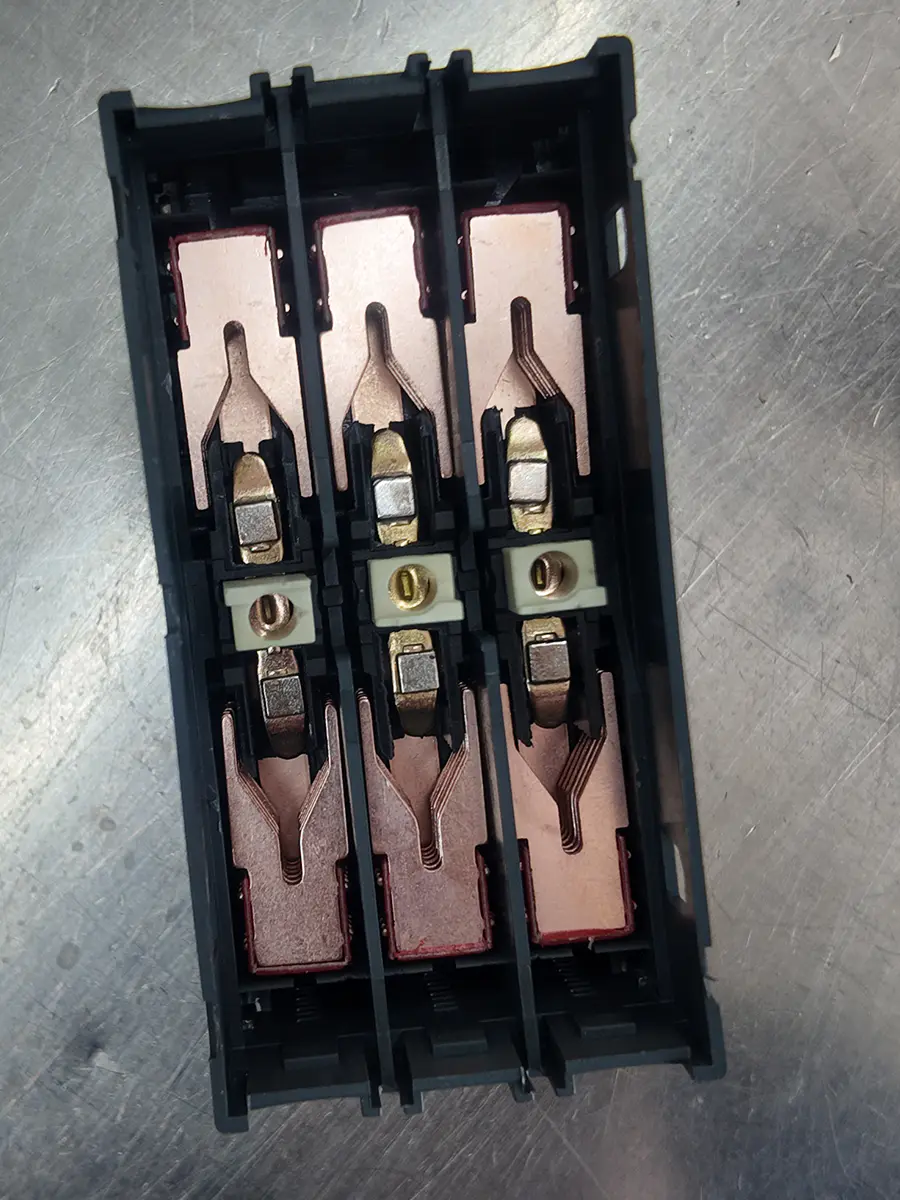

arcextinguishingchamber

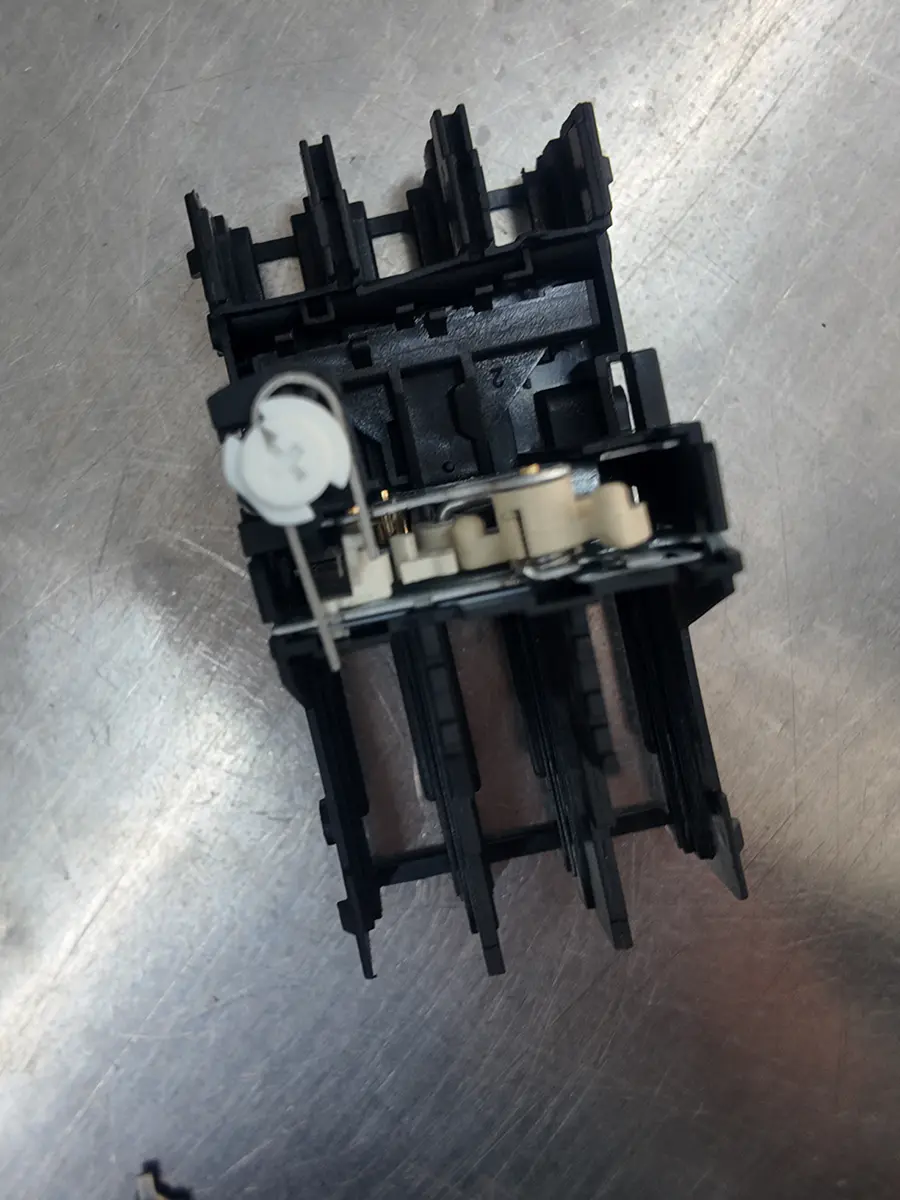

base

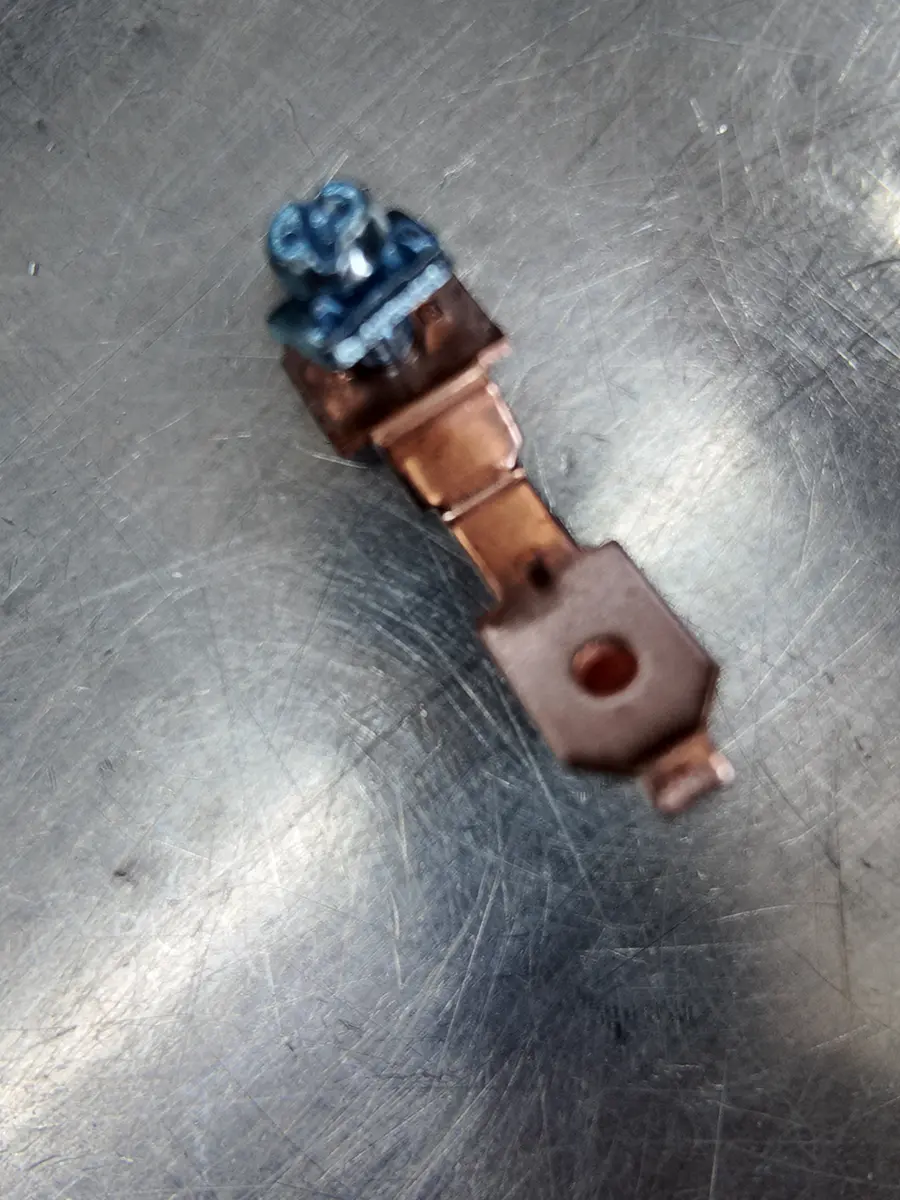

conductivpartoftheterminalblock

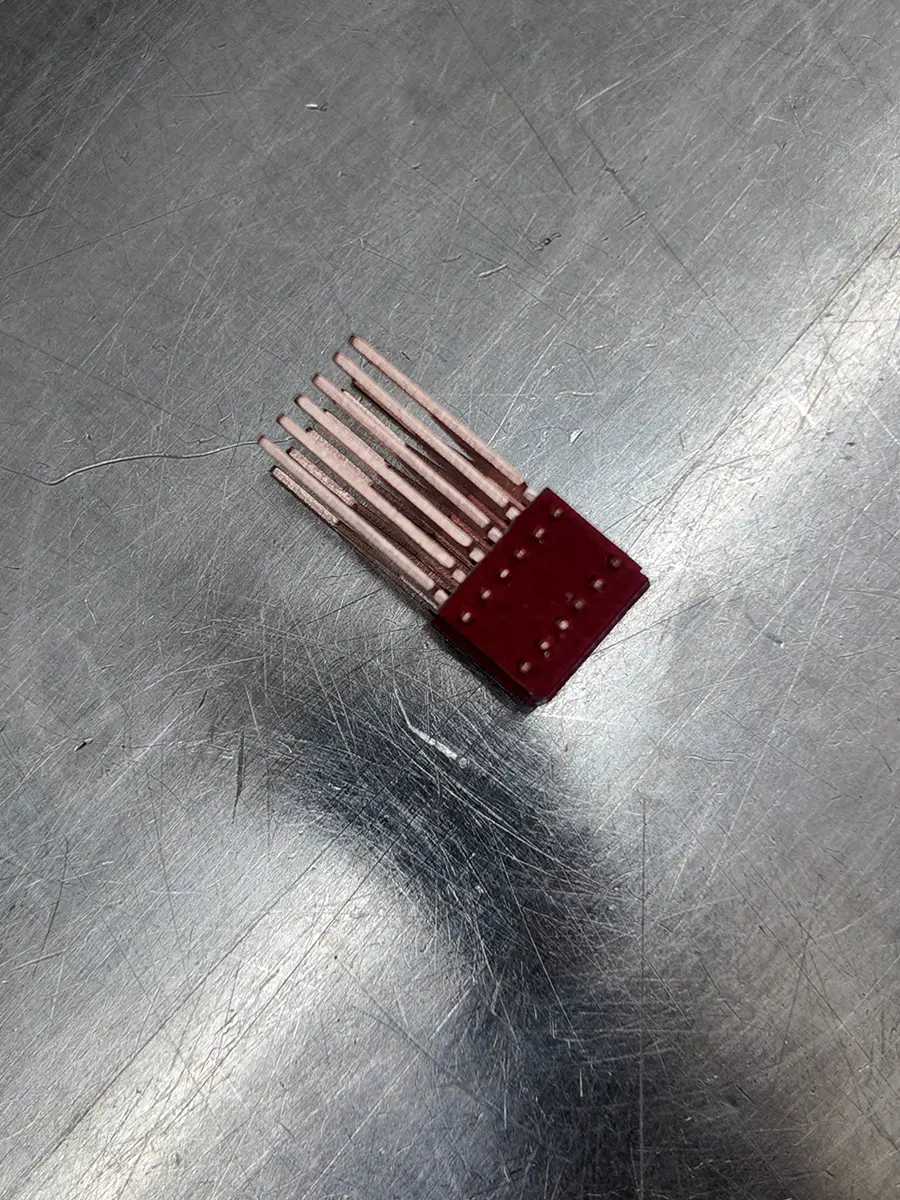

DJI_20260111145146_0084_D

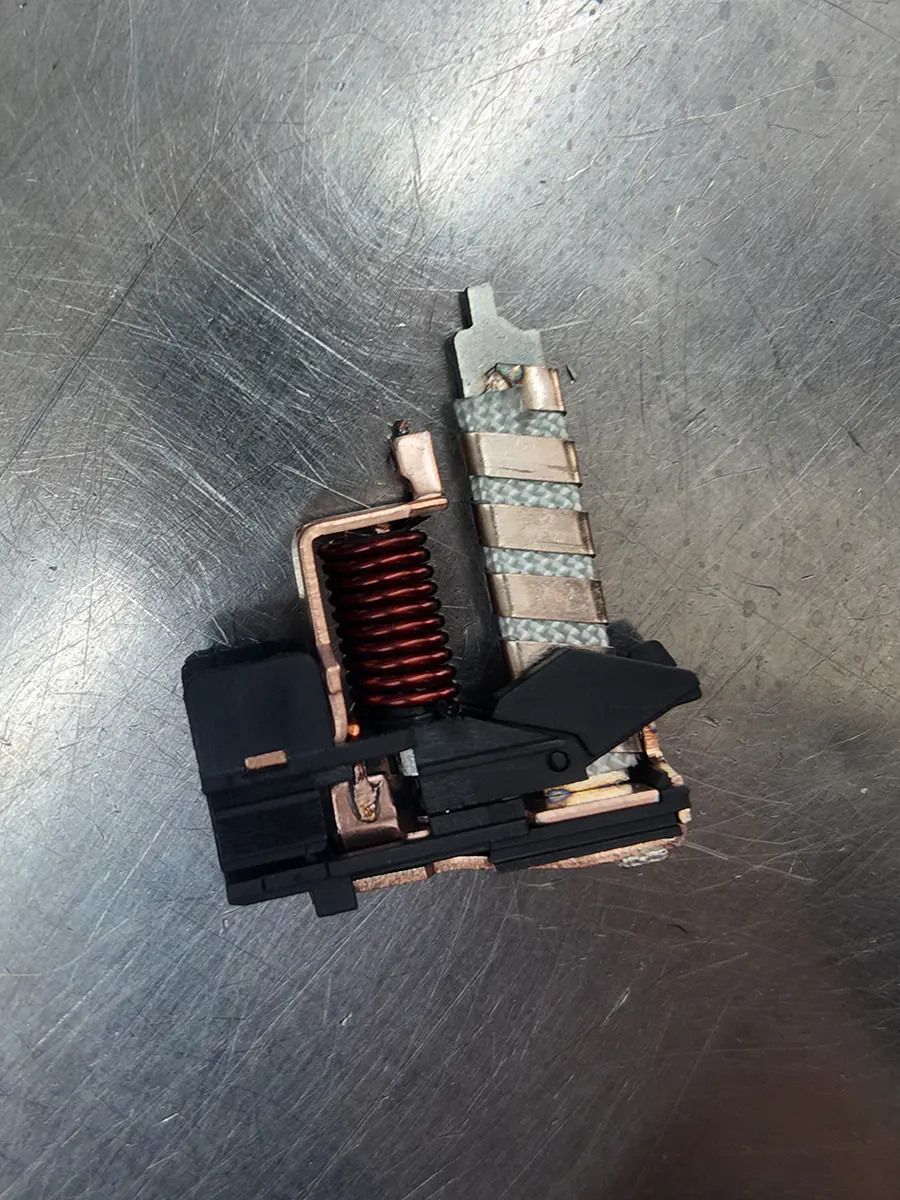

Dualgoldmedalcoil
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

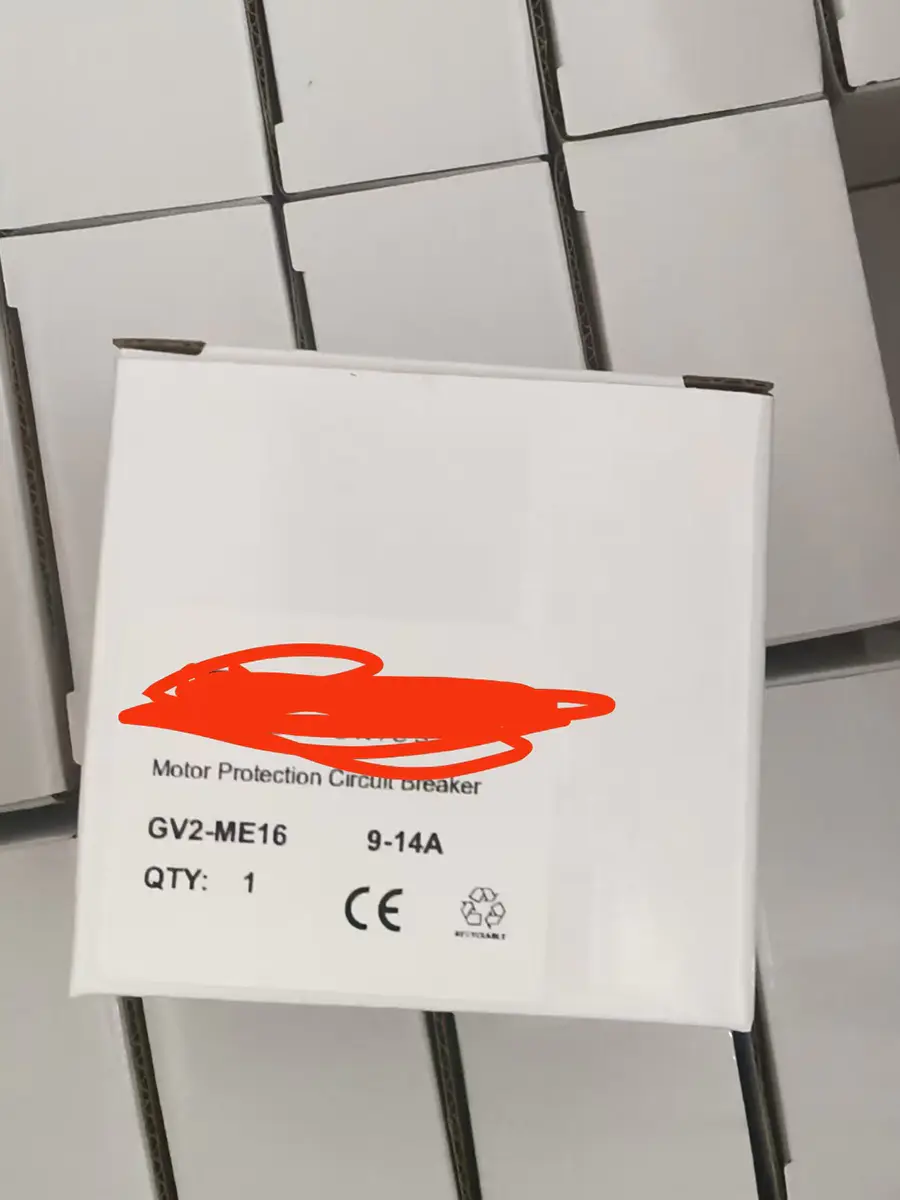

Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.
Power transmission successful

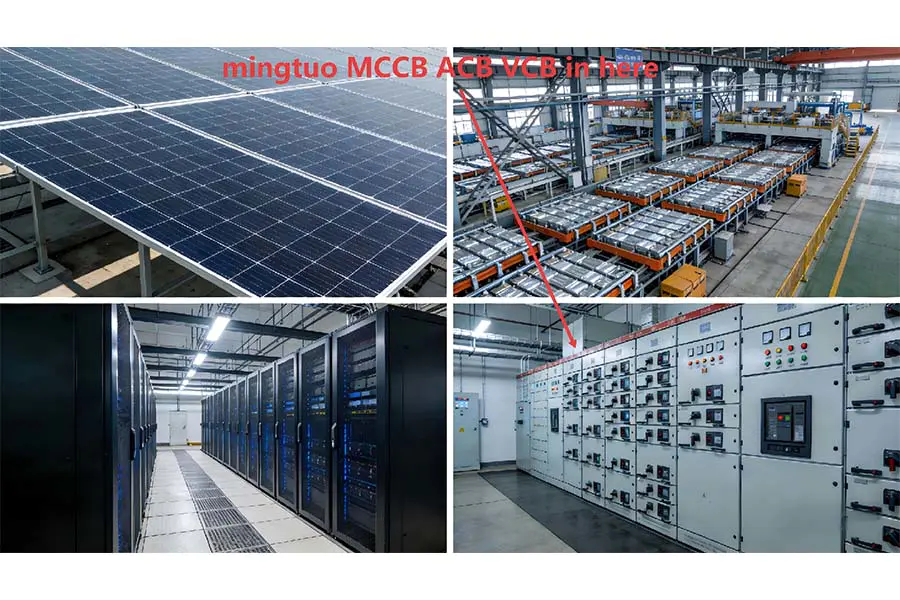

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Múnla Táirge | Raon Reatha | Mótar trí phas |
| GV2-ME01C | 0.1–0.16A | - | |
| GV2-ME02C | 0.16–0.25A | - | |
| GV2-ME03C | 0.25–0.4A | - | |
| GV2-ME04C | 0.4–0.63A | - | |
| GV2-ME05C | 0.63–1A | - | |
| GV2-ME06C | 1–1.6A | 0.37KW | |
| GV2-ME07C | 1.6–2.5A | 0.75KW | |
| GV2-ME08C | 2.5–4A | 1.5KW | |
| GV2-ME10C | 4–6.3A | 2.2KW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5.5KW | |
| GV2-ME20C | 13–18A | 7.5KW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Múnla | Raon Reatha | Reatha Turais | Ag tacú Ceangaltáin |
| GV2-ME01C | 0.1A~0.16A | 1.5A | Teagmhálaí Feistithe Taobh: GV-AE1 |
| GV2-ME02C | 0.16A~0.25A | 2.4A | |
| GV2-ME03C | 0.25A~0.4A | 5A | |
| GV2-ME04C | 0.4A~0.63A | 8A | |
| GV2-ME05C | 0.63A~1A | 13A | |
| GV2-ME06C | 1A~1.6A | 22.5A | |
| GV2-ME07C | 1.6A~2.5A | 33.5A | |
| GV2-ME08C | 2.5A~4A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |

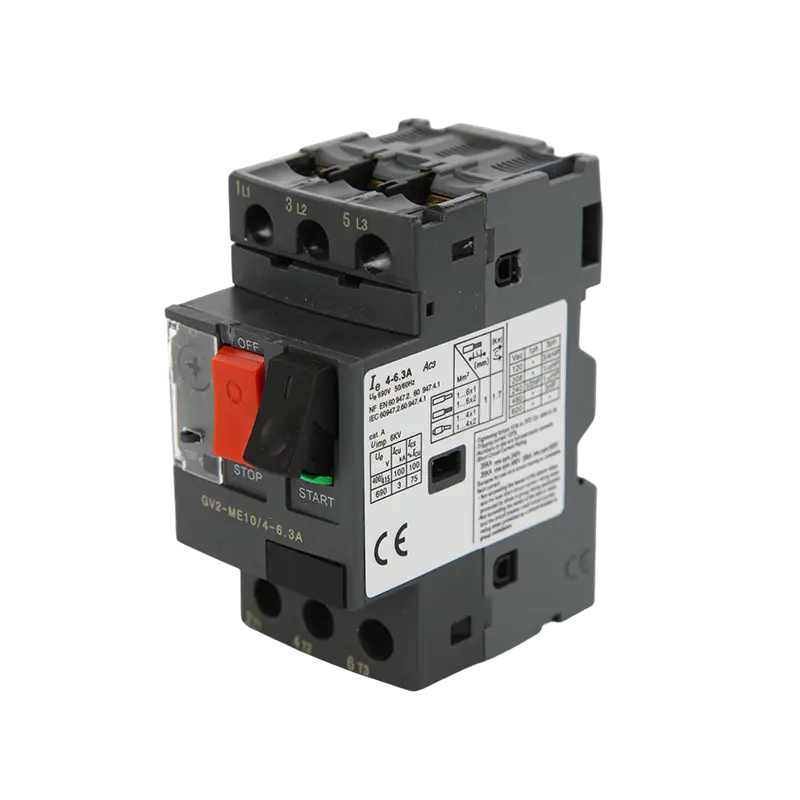

Briseadh Ciorcad Mótair GV2ME Le Cosaint Maighnéadach Teirmeach
| 50/60Hz, AC-3 rang Cumhacht rátáilte caighdeánach mótair trí phas | Raon socrúcháin teo-eisiúint (A) |
Sruth tripping maighnéadach Aitheantas ±20% (A) | An sruth le casáil (A) | Múnla | Meáchan (kg) | |||
| 230V (kW) | 400V (kW) | 415V (kW) | 440V (kW) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25…0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40…0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
