Córais Inslithe Cásanna Briste Ciorcaid: Conas a Oibríonn siad agus Conas a Roghnú

Rinne innealtóir a bhí ag obair ar lasc-chlár nua ísealvoltais cur síos uair amháin ar an aincheist clasaiceach le haghaidh friothálacha 1,600 A: cás-scorán múnlaithe ar ar éigean a chlúdaigh an rátáil, nó scoradán ciorcaid iomlán aeir a mhothaigh go raibh sé ró-mhillte. Suíonn an scoradán ciorcaid cás inslithe (ICCB) sa lár, agus réitíonn sé an fhadhb chruinn sin sna mílte suiteálacha. I dtéarmaí praiticiúla, is éard atá i gcóras ICCB ná briseadh cás múnlaithe ardfheidhmíochta i gcás lán-inslithe, atá feistithe de ghnáth le cosaint turas leictreonach agus go minic socraithe i gcliabhán tarraingthe amach. Míníonn an t-alt seo cad a chiallaíonn an chatagóir, conas a dhéantar comparáid idir é agus cás múnlaithe agus scoradáin chiorcaid aeir, agus cad atá le fíorú sula sonróidh tú ceann amháin.

Cad é córas briste ciorcaid cás inslithe

Is éard atá i gceist le scoradán ciorcaid cháis inslithe, ina chroílár, ná scoradán ciorcaid cáis mhúnlaithe tromshaothair. Déanann an t-ainm cur síos ar an tithíocht: suíonn na codanna uile atá ag iompar reatha taobh istigh de chás inslithe atá múnlaithe as roisín thermoset nó poileistear treisithe le gloine. Coinníonn an tógáil seo an t-aonad dlúth agus an stua san áireamh le linn briseadh. Feidhmíonn an chuid is mó de na ICCBanna sa raon 800 A go 5,000 A, le méideanna fráma coitianta ag 800 A, 1,600 A, 2,000 A, 3,200 A, agus 4,000 A. Roinneann siad bunmheicnic lasctha MCCB, ach cuireann siad an corrlach feidhmíochta agus an inseirbhíse a éilíonn cothaitheoirí criticiúla.

Scarann ​​trí ghné ICCB ó MCCB caighdeánach. Ar an gcéad dul síos, seachadann meicníocht fuinnimh stóráilte dhá chéim oscailt agus dúnadh comhsheasmhach is cuma cé chomh mall agus a bhogann an t-oibreoir an láimhseáil. Sa dara háit, cuirtear aonad turas leictreonach in ionad an turas teirmeach-mhaighnéadach, ag tairiscint socruithe inchoigeartaithe fad-ama, gearr-ama, meandarach agus locht ar an talamh. Ar an tríú dul síos, tá frámaí níos mó ar fáil le tógáil tarraingt amach, ionas gur féidir an scoradán a tharraingt siar lena iniúchadh nó a athsholáthar gan barraí bus a dhíbolgú. Le chéile déanann na gnéithe seo go n-iompraíonn ICCB níos mó cosúil le scoradán ciorcaid aeir agus lorg cáis mhúnlaithe á chaomhnú.

Cén fáth a bhfuil tábhacht ag baint le cuid an chórais

Níl an focal "córas" i gcórais scoradáin chiorcaid cáis inslithe teagmhasach. I lasc-chlár, ní oibríonn an breaker ina aonar. Tá sé péireáilte le haonad turas, cradle tarraingthe amach, interlocks meicniúla, teagmhálacha cúnta, turas shunt nó scaoileadh undervoltage, braiteoirí locht ar an talamh, agus uaireanta modúl cumarsáide. Is é an t-aonad turas leictreonach croí an tsocraithe. De bharr luachanna inchoigeartaithe fada ama agus gearr-ama bailithe agus moille is féidir roghnaíocht a dhéanamh: glanann locht ar fhriothálaí iartheachtacha roimh thurais an phríomhbhriste. Gan comhordú, féadann locht amháin saoráid iomlán a dhorchaiú.

Nuair a éilíonn sonraíocht cosaint LSIG nó cianfhaireachán, ní féidir le MCCB teirmeach-mhaighnéadach é a sheachadadh, ach is féidir le scoradán le haonad turais arna rialú ag micreaphróiseálaí. Úsáideann go leor tógálaithe lasc-chláir anois an cás-aicme mhúnlaithe mar an réamhshocrú le haghaidh friothálacha gléasta fosaithe agus suímh tarraingthe siar le haghaidh príomhlíonra agus naisc. A breaker dáileadh cumhachta nua-aimseartha ar nós an 100 A go 1,600 A MTNSX scoradán ciorcaid mhúnlaithe cás clúdaíonn sé sciar mór de na dualgais friothálacha seo le lorg a oireann do dhlúth-urranna.

MT-NSX 3/4P 100A-630A AC Briste Cuarda Cás Múnlaithe le haghaidh Tionscail & Tráchtála Mingtuo, An tSín Mórdhíol MT-NSX 3/4P 100A-630A AC Briseadh Ciorcaid Cás Múnlaithe le haghaidh Soláthraithe Dáilte Tionscail & Tráchtála agus MT-N... Féach Táirge →

Córais ICCB vs cás múnlaithe vs scoradáin chiorcaid aeir

Soiléirítear le comparáid dhíreach cá bhfuil gach teicneolaíocht oiriúnach don dáileadh ísealvoltais.

Déanann an tábla pointe amháin soiléir: áitíonn ICCBanna an spás idir scoradáin cásanna múnlaithe ardfheidhmíochta agus scoradáin aeir. Soláthraíonn siad an chuid is mó de inseirbhísiúlacht agus de roghnaíocht ACB i bpacáiste a chomhtháthaíonn go héasca i lascthrealamh dlúth. Tá na comhbhabhtálacha le feiceáil ag na foircinní. Faoi bhun thart ar 800 A, tá MCCB dea-thógtha níos eacnamaí. Os cionn 3,200 A, nó nuair a bhíonn an lasc-chlár toisí cheana féin timpeall urranna caighdeánacha ACB, is é an rogha phraiticiúil a bheith ina scoradán ciorcad aeir.

Sa chás go dtuilleann córais scoradáin cáis inslithe a n-áit

Is annamh a bhíonn córais ICCB ar an rogha is saoire, ach déantar iad mar an rogha cheart nuair a fhorluíonn trí choinníoll: tá fíor-chorrlach iompair reatha de dhíth ar an bhfriothálaí, éilíonn an staidéar cosanta cuair inchoigeartaithe, agus táthar ag súil le cothabháil gan múchadh fada. I measc na suiteálacha tipiciúla tá:

• Lasc-chláir íseal-voltais agus ionaid rialaithe mótair ina bhfuil gá le hinseirbhísiúlacht tarraingthe amach as príomhshuímh nó suíomhanna ceangail.
• Ardaitheoirí ard-ardú agus friothálacha tráchtála ina bhfuil spás seomra leictreach daingean.
• Gléasraí tionsclaíocha le próisis leanúnacha, áit a laghdaíonn roghnaíocht agus athsholáthar tapa aga neamhfhónaimh.
• Ionaid sonraí, ospidéil, agus áiseanna ríthábhachtacha eile le fothaí dé, aistriú uathoibríoch, nó cúltaca gineadóra.
• Ciorcaid aschuir agus seachbhóthar UPS, ina gcomhordaíonn aonaid turais leictreonacha le cosaint claochladáin in aghaidh an tsrutha.

I ngach cás, is é an t-aonad turais agus cumraíocht an lascthrealaimh an fachtóir cinntitheach. Mura féidir le scoradán teirmeach-mhaighnéadach seasta an cuar comhordaithe a sholáthar, bogtar an tionscadal chuig rang turais leictreonach. Má éilíonn leagan amach an lasc-chláir freisin tógáil tarraingt amach, tá tú ag sonrú go héifeachtach córas ICCB nó scoradán aeir.

Cad atá le seiceáil sula sonrófar córas ICCB

Féadfaidh sonraíocht atá cosúil le rátáil reatha shimplí roinnt sonraí innealtóireachta a cheilt. Oibrigh trí na pointí seo sula dtiomnú do rang briste.

1. Rátáil leanúnach agus corrlach fráma. Roghnaigh fráma atá comhionann le nó os cionn aimpliúlacht an tseoltóra, le spás le haghaidh fáis sa todhchaí.
2. Cur isteach ar rátálacha. Fíoraigh cumais bhriseadh seirbhíse agus deiridh araon i gcoinne an leibhéil locht ríofa.
3. Feidhmeanna aonaid turas. Deimhnigh go bhfuil socruithe fadtréimhseacha, gearr-ama, meandracha agus locht talún ar fáil agus inchoigeartaithe ar an láithreán.
4. Comhordú roghnaíochta. Seiceáil comhordú le cosaint claochladáin in aghaidh an tsrutha agus friothálacha iartheachtacha, lena n-áirítear seastán gearr-ama.
5. Tarraingt amach nó tógáil sheasta. Déan cinneadh cibé an bhfuil gá le hathsholáthar sconna ón suiteáil gan an busbar a dhí-fhuinneamh.
6. Gabhálais agus cumarsáid. Cuir san áireamh scaoileadh undervoltage, turas shunt, teagmhálacha cúnta, nó cumarsáid bus más gá.
7. Coinníollacha seirbhíse. Cuir iarratas isteach ar theocht chomhthimpeallach, airde, taise nó timpeallachtaí creimneach.
8. Caighdeáin agus deimhniú. Deimhnigh comhlíonadh IEC 60947-2, UL 489, nó an caighdeán don mhargadh ceann scríbe.

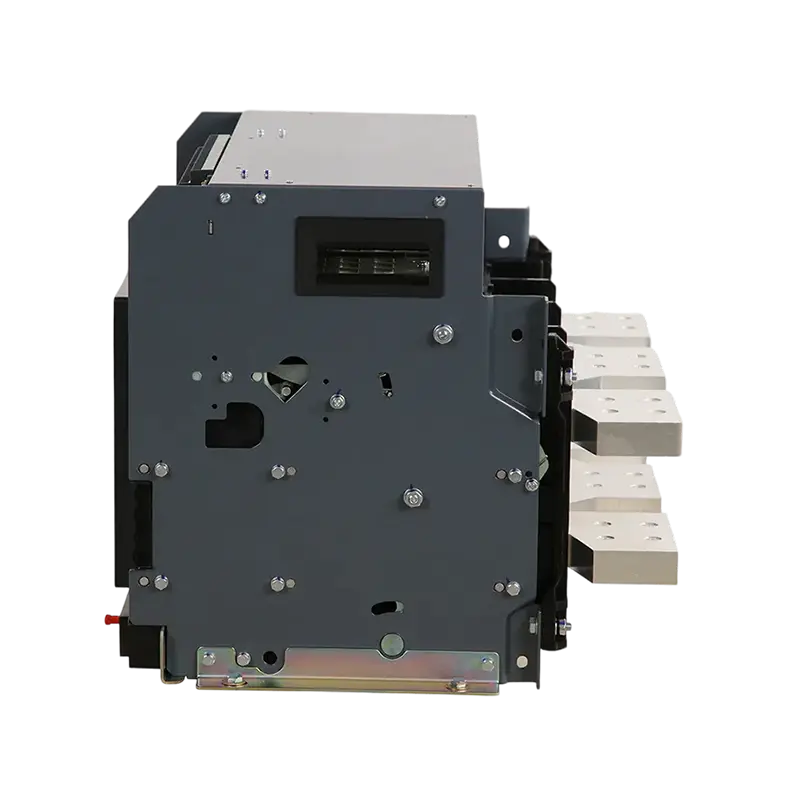

Maidir le hiarratais sa bhanna ICCB uachtarach, nó nuair a bhíonn an lasc-chlár tógtha timpeall urranna scoradáin aeir, is é an rogha eile nádúrtha ná briseadh ciorcaid aeir tarraingthe amach. Scoradán ciorcad aeir tarraingthe amach MT-2000-3200A Mingtuo Leictreach le haghaidh dáileadh ísealvoltais clúdaíonn sé an raon 2,000 A go 3,200 A leis an tógáil tarraingthe amach agus feidhmíocht idirbhriseadh a bhfuiltear ag súil leis ó phríomhscorthóir sa rang sin.

Dáileadh Ísealvoltais Soláthraithe Scoradáin Chuarda Aeir, Monarcha Is Mingtuo Mórdhíol 2000-3200A Soláthraithe Briste Aerchiorcaid Dáilte Ísealvoltais Tarraingthe Amach agus Soláthraithe Briste Aerchiorcaid Ísealvoltais... Féach Táirge →

An teicneolaíocht a mheaitseáil leis an bhfeidhmchlár

Is annamh a bhíonn an rang is fearr ar an gceann is daoire. Láimhseálann MCCB seasta, ardfheidhmíochta go leor friothálacha go heacnamaíoch. Tá córas ICCB le turas leictreonach oiriúnach nuair is ábhar roghnaíochta agus inchoigeartaithe é. Buann ACB tarraingt amach nuair a bhíonn an lasc-chlár mór, go sáraíonn an sruth thart ar 3,200 A, nó bíonn an straitéis cothabhála i bhfabhar aistarraingt iomlán. Cuireann gach céim suas sa rang costas agus lorg leis, mar sin ba cheart go stiúrfadh leibhéal locht, comhordú agus riachtanais seirbhíse an cinneadh.

Is féidir leis an raon táirgí atá ar fáil ó mhonaróir amháin an cinneadh sin a shimpliú. Ar thaobh an cháis mhúnlaithe, clúdaíonn an tsraith MTNSX dáileadh cumhachta ó 100 A go 1,600 A le haghaidh feidhmchláir friothálacha seasta. Ar thaobh an aeir, tá an NT/NW chun cinn breaker ciorcad aeir rátáilte 1,600 A go 6,300 A freastalaíonn sé ar phríomhshuímh seasta agus tarraingthe amach, ag síneadh thar theorainneacha praiticiúla frámaí ICCB.

Briste Aerchiorcaid Casta 1600A–6300A le haghaidh Suiteálacha Seasta agus Tarraingthe Amach Mingtuo, an tSín Ard-Scorán Ciorcaid Aeir Mórdhíola 1600A-6300A le haghaidh Soláthraithe Suiteálacha Seasta agus Tarraingthe agus Ardchiorcad Aeir ... Féach Táirge →

Tá tábhacht ag baint le córais sáraithe cáis inslithe a thuiscint mar go suíonn an chatagóir go díreach nuair a bhíonn cosaint ag teastáil ó go leor tionscadal fíor: ard go leor i bhfeidhmíocht chun roghnaíocht agus inseirbhíse a sholáthar, dlúth go leor chun seomraí leictreacha iarbhír a fheistiú, agus dea-dhoiciméadaithe go leor chun a shonrú go muiníneach. Tosaigh le ríomh lochtanna agus le staidéar roghnaíochta, agus is minic nach comhréiteach ná sócúlacht atá sa rang ICCB, ach an feistiú ceart. Ár treoir roghnúcháin scoradáin chiorcaid íseal-voltais agus meánvoltais siúlann sé tríd an raon iomlán ó MCCB go ACB go bhfolúsbhriste. Maidir le riachtanais lasc-chláir ar leith, tá an fhoireann innealtóireachta ag Mingtuo Electric is féidir athbhreithniú a dhéanamh ar mhéideanna frámaí, aonaid thurais, agus socruithe tarraingthe amach i gcoinne do phróifíle ualaigh.
