Cur síos:

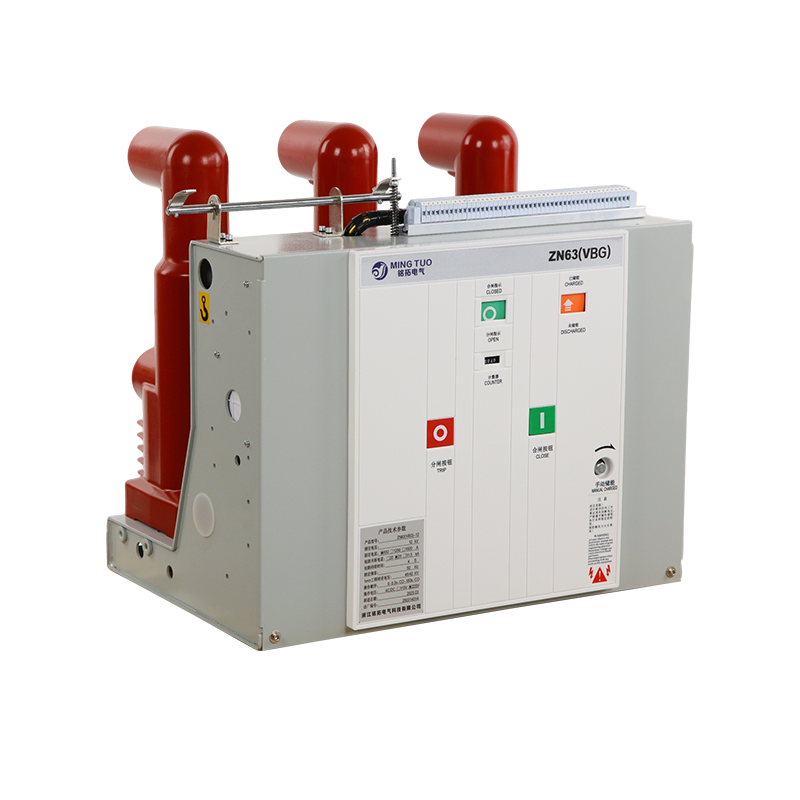

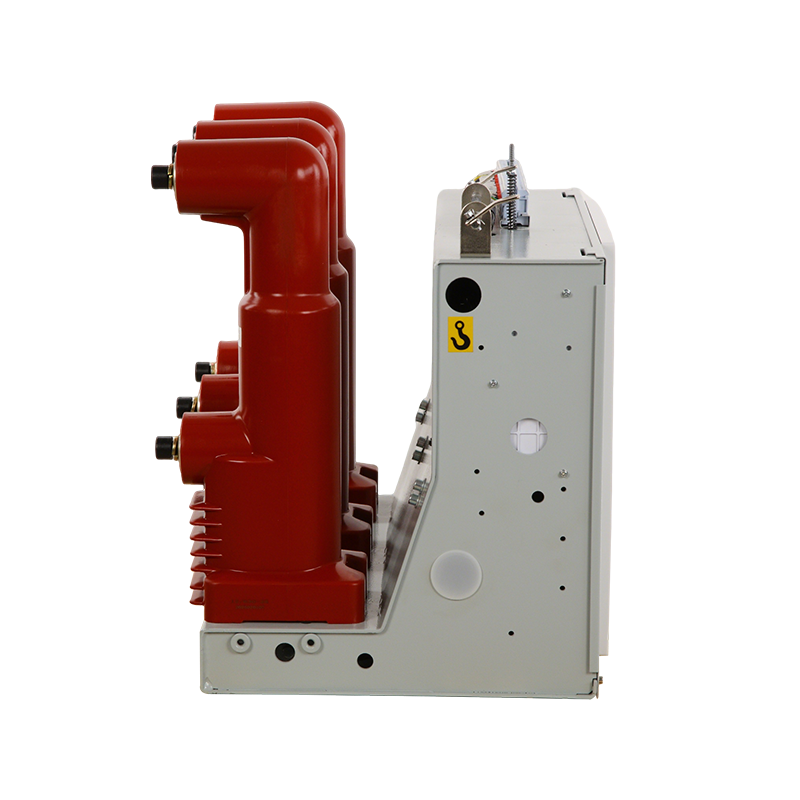

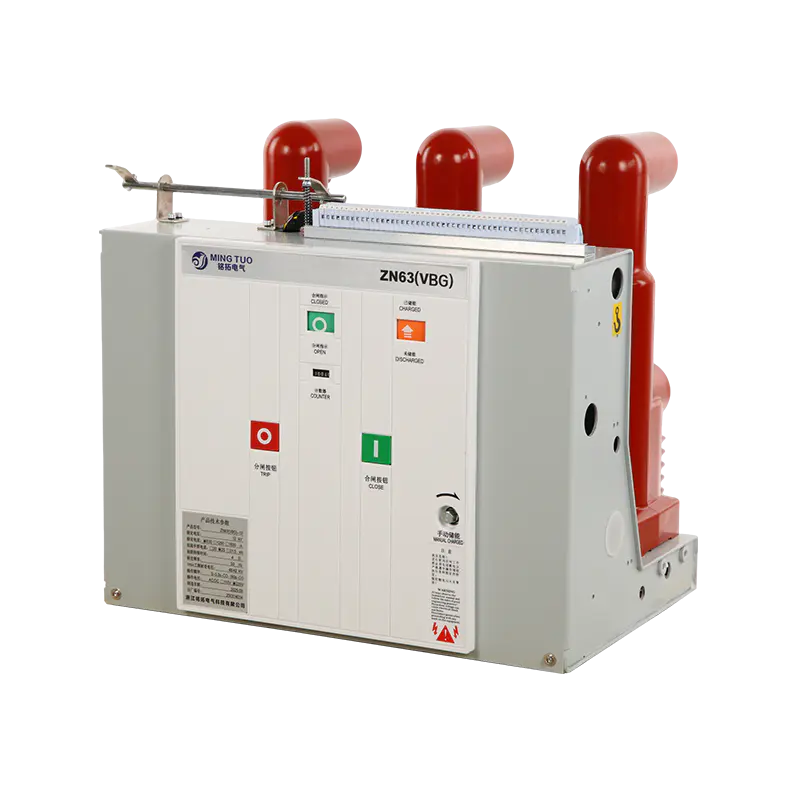

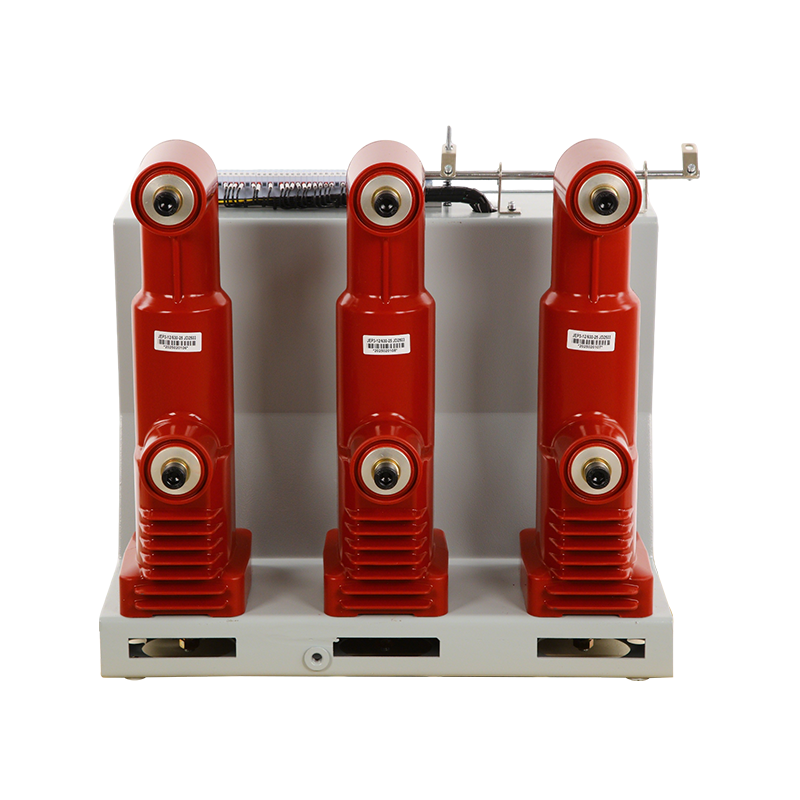

Tá an Bristeoir Ciorcaid Fholúis Dhíon MINGTUO 12kV (VCB) deartha go sonrach le haghaidh feidhmeanna lascthrealamh meánvoltais, ag soláthar cosaint agus rialú ardfheidhmíochta do chórais chumhachta tionsclaíocha, tráchtála agus bonneagair. Rátáilte ag 1250A, tá an breaker oiriúnach do shuiteáil seasta agus tarraingt amach, ag tairiscint cumas láidir locht-cur isteach, saol oibriúcháin fada, agus ardghnéithe sábháilteachta. Cinntíonn a dhearadh dlúth agus modúlach oibriú iontaofa agus simplítear nósanna imeachta cothabhála agus suiteála.
Tugann an scoradán ciorcaid fholús laistigh meánvoltais seo réiteach iomlán le haghaidh dáileadh cumhachta sábháilte, iontaofa agus éifeachtach. Déanann a shuiteáil solúbtha, an teicneolaíocht chun cinn i bhfolús isteach, saol seirbhíse fada, agus gnéithe cosanta cuimsitheacha é a bheith oiriúnach do raon leathan d'iarratais bonneagair thionsclaíocha, tráchtála agus ríthábhachtacha.
Feidhmchláir:
Is comhpháirteanna riachtanacha iad VCBanna MINGTUO i gcórais leictreacha meánvoltais, a sholáthraíonn rialú agus cosaint ar éagsúlacht cásanna:
Giniúint Cumhachta:
Cosaint gineadóra agus rialú aschuir i ngléasraí teirmeacha agus hidreachumhachta
Comhtháthú le córais fuinneamh gréine agus gaoithe
Dáileadh cumhachta cúnta do threalamh gléasra
Líonraí Tarchuir & Dáilte:
Fothairí fostáisiúin agus claochladáin dáileacháin a chosaint
Príomh-aonad fáinne agus feidhmchláir lascthrealamh laistigh
Leithlisiú locht i ndáileadh cumhachta uirbeach agus tionsclaíoch
Córais Tionscail:
Cosaint mótair ard-acmhainn i monarchana cruach agus déantúsaíochta
Claochladáin agus coigeartóirí a chosaint i saoráidí ceimiceacha
Dáileadh cumhachta faoi thalamh agus dromchla in oibríochtaí mianadóireachta
Bonneagar & Seirbhísí Poiblí:
Córais soláthair cumhachta tarraingthe iarnróid agus meitreo
Cosaint cumhachta cúltaca aerfoirt, ospidéil agus ionad sonraí
Páirceanna tionscail agus dáileadh cumhachta foirgneamh tráchtála
Timpeallachtaí Crua nó Speisialta:
Córais leictreach ardán amach ón gcósta
Oibríochtaí mianadóireachta fásaigh agus suiteálacha aeráide foircneacha
Fostáisiúin ard-airde óna dteastaíonn scoradáin láidre iontaofa
 |  |  |  |
 |  |
Faoi ghnáthoibríocht, fanann príomhtheagmhálacha an bhriseadh dúnta, rud a ligeann do shreabhadh reatha gan bhriseadh. Le linn imeachtaí ró-ualaithe nó gearrchiorcaid, gníomhaíonn an mheicníocht turas teirmeach nó maighnéadach. Cinntíonn meicníocht an earraigh scaradh teagmhála tapa, ag giniúint stua leictreach rialaithe. Dírítear an stua seo láithreach isteach sa bhriseadh bhfolús, áit a fhuaraítear, a roinntear agus a mhúchadh. Déanann an próiseas seo an t-alt lochtach a leithlisiú, cosnaíonn sé trealamh le sruth, agus cuireann sé cosc ar damáiste don chóras iomlán. Is é an toradh ná imréiteach locht tapa, oibriú sábháilte, agus riachtanais chothabhála íosta.
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
1
2
_0010_a412801fb401b68fe4de3d978b4eaae4
Chun sábháilteacht iompair a chinntiú, déantar ár gcuid táirgí leictreacha a onnmhairiú i cliathbhoscaí adhmaid treisithe. Déantar cóireáil teasa ar na cliathbhoscaí agus tá an marc ISPM-15 orthu, rud a chumasaíonn imréiteach custaim tapa. Éascaíonn dearadh an bhoinn ardaithe oibriú forklift, agus cinntíonn an cheangail turrainge inmheánach go dtiocfaidh na táirgí slán. Tá na cliathbhoscaí seachtracha uile lipéadaithe go soiléir agus comhlíonann siad caighdeáin idirnáisiúnta lóistíochta.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Níl | Mír | Aonaid | Luach an chomhairimh |
| 1 | An voltas rátáil | - | 12 24 35 |
| 2 | An voltas rátáil (short-term frequency tolerance 1min) | kV | 42 |
| 3 | An voltas rátáil tolerance lightning shocks peak | - | 75 |
| 4 | Minicíocht rátáilte | Hz | 50 |
| 5 | Reatha rátáilte | A | 630, 1250 |
| 630, 1250、1600、2000、2500、3150 | |||
| 1250, 1600, 2000, 2500, 3150, 4000 | |||
| 6 | Sruth gearrchiorcad oscailte rátáilte | kA | 20/25, 31.5, 40 |
| 7 | An voltas rátáil short tolerance | kA | 20/25, 31.5, 40 |
| 8 | Aga gearr rátáilte | s | 4 |
| 9 | Reatha rátáilte peak tolerance | kA | 50/63, 80, 100 |
| 10 | Dúnadh sruth gearrchiorcaid rátáilte | kA | 50/63, 80, 100 |
| 11 | Caoinfhulaingt voltas minicíochta an chuaird tánaisteach 1min) | V | 2000 |
| 12 | Socraíonn toilleoir aonchúil rátáilte sruth ciorcad oscailte | A | 630/400 (40kA 800/400) |
| 13 | Socraíonn toilleoir rátáilte sruthanna gar | kA | 12.5 (minicíocht nach mó ná 1000Hz) |
| 14 | Am briseadh coscáin (voltas rátáilte) | ms | ≤50 |
| 15 | Am friothála (voltas rátáilte) | ms | ≤100 |
| 16 | Saol meicniúil | - | 20000 |
| 17 | Reatha rátáilte open circuit times (life) | Ag aistriú | 20000 |
| 18 | Ciorcad oscailte reatha gearrchiorcaid rátáilte | - | 50(40kA≤30) |
| 19 | Ceadaíonn teagmháil dinimiciúil agus statach tiús a chaitheamh | mm | 3 |
| 20 | An friothálacha voltas oibriúcháin rátáilte | - | - |
| 21 | An voltas rátáil break-brake operations | V | AC110/220 DC110/220 |
| 22 | Voltas rátáilte mótair stórála | - | - |
| 23 | Rátáil cumhachta mótair stórála | W | 70 |
| 24 | Am stórála | s | ≤10 |
| 25 | Fad oscailte teagmhála | mm | 11 ±1 |
| 26 | Sár-turas | - | 3.5 ± 0.5 |
| 27 | Am preabadh teagmhála deiridh | ms | ≤240(A≤3) |
| 28 | Pointí trí chéim, dúnadh ag céimeanna éagsúla gnéis | - | ≤2 |
| 29 | Meánluas geata (scaradh teagmhála-6mm) | m/s | 0.9–1.2 |
| 30 | Meánluas dúnta (dúnadh teagmhála 6mm) | m/s | 0.5–0.8 |
| 31 | Ceannaireacht friotaíocht ciorcad leictreach | μΩ | ≤50(630a), ≤45(1250A) ≤35(1600–2000A), ≤250(2400) |
| 32 | Brú teagmhála friothálacha teagmhálaitheora | N | 2000 ± 200(2000A), 2400 ± 200(25kA) 3100 ± 200(31.5kA), 4250 ± 250(40kA) |
| 33 | An seicheamh oibriúcháin rátáilte | - | Pointí - 0.3s - agus pointí 180í - agus - |
